Гибкий магнитный диск: структура, преимущества и недостатки. Что такое дискета? Что такое флоппи-диски: описание, характеристики и отзывы
Диск (floppy disk, diskette ) - сменный носитель информации, используемый для многократной (или почти многократной…) записи и хранения данных.
Несколько десятилетий назад были такие носители информации как дискеты, которые были большими, а компьютеры «дискетных» времён скоростью похвастаться не могли. С тех пор, однако, мир сильно изменился: дискеты сначала сильно уменьшились в размерах, а после и вовсе повымерли, уступив место компакт-дискам (жизнь последних тоже уже практически закончилась). Компьютеры же значительно прибавили в скорости и обзавелись значительно большей памятью.
Ёмкость 5-дюймовых дискет (точный габарит - 5,25’’) находится, в зависимости от года выпуска, в диапазоне от 360 Кб до 1,2Мб. Скорость чтения данных с неё - 500 кбит/с. Начало выпуска - 1976 год.
В 1990-е и первую половину «нулевых» годов в компьютерах использовался дисковод 3,5 дюйма для гибких дисков объемом 1,44 Мбайт. В более старых системах могли быть установлены дисководы 5,25 дюйма для гибких дисков объемом 1,2 Мбайт. А совсем уж "древние" модели дисководов 5,25 дюйма, рассчитанные на работу с дискетами объемом 360 и 720 Кбайт, в настоящее время не используются.
Дискеты диаметром 5,25 и 3,5 дюйма различаются как конструкциями, так и физическими свойствами.
Гибкий диск находится внутри пластикового футляра. Диск диаметром 3,5 дюйма имеет более твёрдый футляр, чем диск диаметром 5,25 дюйма. Непосредственно сами диски, в сущности, одинаковы, за исключением размеров.
В конструкции дискет этих двух типов есть и различия, и сходства. В этом разделе описаны физические свойства и конструкции дискет каждого типа.
Дискета формата 5,25 дюйма обладает следующей конструкцией. В её центре находится большое круглое отверстие. Когда закрывается дверца дисковода, конусообразный зажим захватывает и устанавливает дискету с помощью центрального отверстия. У большинства дискет края отверстия были окантованы пластиковым кольцом для того, чтобы диск выдерживал механические нагрузки со стороны захватывающего механизма. В дискетах высокой плотности это кольцо обычно отсутствовало, так как погрешности его расположения на дискете могли привести к проблемам, возникающим при позиционировании головок.
Справа, сразу под центральным отверстием, находится маленькое круглое отверстие, именуемое индексным. Если вы аккуратно повернете диск, находящийся внутри футляра, то увидите маленькую дырочку на диске. Дисковод использует индексное отверстие как начальную точку отсчета для всех секторов на диске. Это что-то вроде Гринвичского меридиана, но только для секторов диска. В очень старых компьютерах использовались диски с аппаратной разбивкой на секторы, которые имели индексные отверстия для каждого сектора.
Под центральным отверстием находится паз, немного напоминающий вытянутую беговую дорожку, через который видна поверхность диска. Через это отверстие головки дисковода считывают и записывают информацию на диск.
С правой стороны, на расстоянии примерно одного дюйма от верхнего края, в футляре дискеты имеется прямоугольная выемка. Если она есть, запись на диск разрешена. Дискеты без выемки (или с заклеенной выемкой) защищены от записи. Дискеты, которые продаются с записанными на них программами, обычно не имеют этой выемки.
На обратной стороне футляра, внизу, возле отверстия для головок есть две очень маленькие овальные выемки, которые смягчают нагрузку на диск и предохраняют его от искривления. Дисковод может также использовать эти выемки, чтобы установить диск в правильное положение.
Как дискеты, так и дисководы пятидюймовых дисков существуют одно- и двусторонние. При использовании одностороннего дисковода считать вторую сторону, просто перевернув дискету, не удаётся из-за расположения окна индексного отверстия - для этого требуется наличие аналогичного окна, расположенного симметрично существующему. Механизм защиты данных также был пересмотрен - окно располагается справа, и заклеенное отверстие означает защищенный диск. Это было сделано для защиты от неправильной установки.
Надёжностью такие носители информации похвастаться не могли, посему человеческие умы не прекращали разработок новых средств хранения данных и нашли их. Тем не менее дискеты - наша история. Поэтому эта статья здесь.
"Далёкий 1967 год. Специалисты лаборатории IBM из Сан-Хосе, занимающиеся разработкой носителей информации, пытаются создать недорогое устройство, способное хранить и передавать микропрограммы для процессоров, мэйнфреймов и управляющих модулей. Цена устройства не должна превышать 5 USD (иначе, его нельзя будет считать заменяемым). Поставка же, не должна вызывать никаких сложностей, а надежность - сомнений".
Сейчас на дворе 2005 год - прошло 38 лет после появления первого прообраза дискеты, но FDD продолжает жить! В чём же секрет такой живучести этого "пережитка" прошлого, такого же, как матричный принтер или COM порт? Мне кажется, в соотношении цена/надёжность/ качество. Нам сейчас тяжело понять какой переворот в своё время вызвала обычная дискета. А жаль! В миг стали не нужны тонны перфокарт, километры магнитной ленты. Один пластиковый конверт и никаких проблем и ошибок! То о чём сегодня будет рассказано, должно раскрыть читателю в полной мере гениальность такого невзрачного, на первый взгляд, изобретения, как обычная дискета.
Считается, что floppy drive disks были изобретены в 1971 году для решения задачи, с которой корпорация IBM столкнулась при создании компьютера System 370. Проблема состояла в том, что программы, хранившиеся в ее памяти на полупроводниках, стирались всякий раз, когда отключалось питание компьютера. "Для перезагрузки машины приходилось снова записывать в память управляющую программу", - вспоминал Эл Шугарт, бывший тогда менеджером по запоминающим устройствам прямого доступа в IBM. Впоследствии основатель компании Shugart Associates и производитель устройств хранения информации - Seagate Technology.
Хотя Шугарта нередко называют отцом дискеты, сам он считает настоящим ее создателем Дэвида Нобла. Нобл, был старшим инженером лаборатории в Сан-Хосе и стойко выносил на своих плечах тяготы работы в качестве единственного подчиненного Шугарта. Прежде всего Нобл опробовал существовавшие тогда технологии. Но вскоре понял, что надо искать принципиально новые пути. Именно тогда и была предложена первая дискета. В течение года Нобл (группа которого уже значительно пополнилась) завершил работу над устройством, получившим в IBM название "диск памяти". Это фактически и была дискета. Она представляла собой 8-дюймовый пластмассовый диск, покрытый закисью железа, обеспечивающий доступ только по чтению. Весил этот диск около 2 унций, емкость его составляла 80 Кбайт. Поворотным моментом в создании дискеты было изобретение защитного футляра. "Мы добились того, что наш диск работал, но никак не могли предложить для него хорошей защитной оболочки", - вспоминал Шугарт. - "Любая пылинка начисто уничтожала данные. Процент ошибок был очень велик". И вот разработчикам пришла идея поместить устройство в футляр из нетканого материала, который обеспечивал бы постоянную протирку поверхности дискеты в процессе ее вращения. Таким образом, поверхность всегда оставалась чистой. "Эта идея в конечном счете решила все дело", - считает Шугарт.
После всеобъемлющих испытаний дискета была встроена в System 370; это произошло в 1971 году. Кроме того, она использовалась для загрузки микропрограмм в контроллер дискового пакета Merlin 3330 компании IBM.
И все же конструкция дискеты, появившейся в 1971 году, не стала стандартом для отрасли, считает Джим Портер, ныне президент аналитической компании Disk/Trend. В те времена, о которых идет речь, Портер работал в MEMOREX - независимой компании, занимавшейся производством дискет. В 1973 году IBM представила новую версию дискеты, на этот раз для системы 3704 Data Entry System. "Формат записи был совершенно иным, к тому же дискета вращалась в другую сторону", - пояснил Портер. Она обеспечивала возможность чтения и записи и позволяла хранить до 256 Кбайт данных. У пользователей появилась возможность вводить данные с дискет, а не с перфокарт. Принципиальное отличие изобретения от всех предыдущих заключалась в приводе флоппи-диска (гибкого диска, или просто дискеты), где имелось два двигателя: один обеспечивал стабильную скорость вращения вставленной в накопитель дискеты, а второй перемещал головку записи-чтения. Скорость вращения первого двигателя зависела от типа дискеты и составляла от 300 до 360 об/мин. Двигатель для перемещения головок в этих приводах всегда был шаговым. С его помощью головки перемещались по радиусу от края диска к его центру дискретными интервалами. В отличии от привода винчестера головки в данном устройстве не "парили" над поверхностью, а касались её.
Представители IBM утверждали, что новое устройство позволяет вместить такой же объем информации, как 3 тыс. перфокарт. Выпуск новой дискеты стал своего рода выстрелом стартового пистолета для производителей этих устройств. Даже сейчас некоторые компании используют восьмидюймовые дискеты!!! Преимущественно при работе с компьютеризованными станками. Но в 1976 году, примерно тогда же, когда появились первые персональные компьютеры, была разработана дискета размером 5,25 дюйма.
По словам Портера (компания Wang Laboratories) - работавшего над настольным компьютером, который мог бы выполнять функции текстового процессора: - "Восьмидюймовая дискета для него была, очевидно, слишком велика". Компания в сотрудничестве с Shugart Associates приступила к работе над устройством меньшего размера". "Размер дискеты мы обсуждали очень горячо - целую ночь просидели в одном из баров Бостона. Ответ нам подсказал случай - кто-то обратил внимание на салфетку, подложенную под стакан с коктейлем, ее размер был как раз 5,25 дюйма, - вспоминал Портер. - Мы похитили ее, привезли в Бостон и сказали нашим инженерам: "Раз подобный пустячок пользуется спросом, пусть наша дискета будет такого же размера". Совершенствование дискет не остановилось на размере салфетки, последствии появилась столь популярная сейчас трехдюймовая дискета, разработанная корпорацией Sony более 30 лет назад. Этот накопитель прожил богатую жизнь и живёт по сей день, хотя надо отметить, что большинство компаний уже отказались от собственного производства трёхдюймовых дискет. Одной из первых фирм, закрывшей свои заводы по производству флоппи-дисков, стала в 1996 KAO, ее примеру последовали IBM, 3M/Imation. Большинство этих компаний перевели производство к третьим компаниям или перешли к новомодной на сегодняшний день практике аутсорсинга. Уже в середине 90-х годов все специалисты заговорили о том, что скорость, а главное - емкость флоппи-дисков, уже не удовлетворяет потребностям сегодняшнего дня. Потребление стандартных дискет стабилизировалось, и к концу 2000 года началось падение продаж по всему миру.
Продажи дискет 3,5" в Европе (млн.шт.)
ГОД 1998 1999 2000 2001 2002
Продажи 565 560 572 505 450
Ситуация в России оказалась несколько иной. Здесь рост рынка флоппи-дискет в количественном выражении продолжался вплоть до 2002 года. Теперь же стоит обратиться и к технической стороне вопроса. Известно, что для каждого из типоразмеров дискет (5,25 или 3,5 дюйма) были разработаны свои специальные приводы соответствующего форм-фактора. Дискеты каждого типоразмера (5,25 и 3,5 дюйма) стали двусторонними (Double Sided, DS), а односторонние постепенно перестали производиться.
Плотность записи могла быть различной:
- одинарной (Single Density, SD);
- двойной (Double Density, DD);
- высокой (High Density, HD).
Поскольку об одинарной плотности уже мало кто вспоминает, такую классификацию я пропущу, и расскажу только о двусторонних дискетах двойной плотности (DS/DD, емкость 360 или 720 Кбайт) и двусторонних дискетах высокой плотности (DS/HD, емкость 1,2, 1,44 или 2,88 Мбайта). Плотность записи дискеты определяется величиной зазора между диском и магнитной головкой, а от стабильности зазора зависит качество самой записи (считывания). Для повышения плотности было жизненно необходимо уменьшить зазор. Однако, при этом значительно повышались требования к качеству рабочей поверхности дискеты. В качестве материала для изготовления магнитных дисков стали применять алюминиевый сплав Д16МП (МП - магнитная память).
Сама же дискета представляла собой слой магнито - мягкого материала, нанесенного на специальную подложку, выполненную из полимерного немагнитного пластического вещества, степень жесткости которого могла быть различной в зависимости от реализации. Сам же носитель помещался в бумажный, пластмассовый или другой кожух-корпус. В кожухе дискета свободно вращалась приводом дисковода через окно центрального захвата. Это обеспечивало прохождение площади дорожки под устройством чтения/записи - головкой чтения/записи. На кожухе дискеты располагались отверстия:
- · центрального захвата;
- · отверстие позиционирования головки;
- · отверстие физической защиты от записи;
- · направляющие отверстия и пазы;
- · отверстия авто определения типа магнитного покрытия;
- · отверстие определения полного оборота носителя;
- · отверстие для позиционирования магнитных головок чтения/ записи у 3.14 дюймовых носителей закрыто металлической задвижкой.
- · отверстие для центрального захвата и вращения на шпинделе привода вращения диска (в отличие от носителя диаметром 5.25 дюймов, находится только с нижней стороны дискеты).
Ещё одним принципиальным новшеством, для своего времени, стала такая операция, как форматирование. Изначально форматирование дискет производилось при помощи специального программного обеспечения - довольно необычного, для сегодняшнего обывателя. Как правило, производителями дискет указывался параметр называемый числом точек на дюйм носителя - TRACK PER INCH (TPI). Данный параметр говорил, какую максимальную плотность размещения областей независимой намагниченности может иметь носитель.
Первые дисководы были огромными! Они не располагались внутри системного блока, а находились снаружи. Дисковод представлял собой универсальное устройство чтения/записи. Каждый тип носителя, как правило, требовал собственного устройства - для чтения 8", 5" и 3" дюймовых дискет. Такой дисковод состоял из двигателя, системы управления вращением носителя, двигателя, системы управления позиционированием головок чтения/записи, схем формирования и преобразования сигналов и др. электронных устройств.
Остаётся из вышеописанного сделать вывод о том, что разработка обычной дискеты стала одной из важнейших составляющих успеха персональных компьютеров.
Чуть более сорока лет назад появились первые компьютерные дискеты, а тридцать лет назад вышли всем известные 3,5-дюймовые дискеты. И они выпускаются до сих пор! В наши дни для переноса информации пользуются флешками и внешними жесткими дисками, а все предыдущие разработки уже почти преданы забвению. IT. TUT.BY изучил, какие сменные носители оставили заметный след в компьютерной истории, а какие могли стать стандартом на долгие годы вперед.
Здесь мы рассмотрим только дискеты и картриджи с магнитооптическими дисками, которые вставлялись в считывающие устройства, а обычные диски и стримеры с магнитной лентой разбирать не будем.
Дискета 8" (Floppy Disc)
Разработчик: IBM
Год выпуска: 1971
Размеры: 200х200х1 мм
Объем: от 80 Кб в начале выпуска до 1,2 Мб
Распространение: повсеместное
В 1967 году в фирме IBM под руководством Алана Шугарта организуется группа для разработки новых гибких дисков. В 1971 году на рынок была выпущена первая восьмидюймовая дискета: круглый плоский гибкий диск в пластиковом конверте размерами 20х20 см. Из-за своей гибкости новинка получила имя Floppy Disc - "гибкий диск". Поначалу емкость составляла всего 80 килобайт, но со временем плотность записи удалось повысить, и через пяток лет дискеты уже могли вместить более мегабайта информации.
Дискета 5,25" (Mini Floppy Disk)
Разработчик: Shugart Associates
Год выпуска: 1976
Размеры: 133х133х1 мм
Объем: от 110 Кб в начале выпуска до 1,2 Мб
Скорость обмена данными: до 63 Кб/с
Распространение: повсеместное
Через два года после выхода первых восьмидюймовых дискет Алан Шугарт основывает собственную компанию Shugart Associates, которая через три года представила новую разработку - пятидюймовую дискету и дисковод. Также компания отметилась разработкой стандарта SASI, который впоследствии был переименован в SCSI. Дискеты были односторонними и двусторонними, многие разработчики компьютеров использовали свои собственные способы форматирования и алгоритмы записи, из-за чего диски, записанные в одном дисководе, могли не читаться в другом. Школьники периода заката СССР и первых лет независимости союзных республик загружали с таких дискет компьютеры и играли в простейшие игры. К середине восьмидесятых емкость дискет удалось повысить в десять раз. А фирма Shugart Associates, кстати, впоследствии сменила имя на всем известное Seagate.

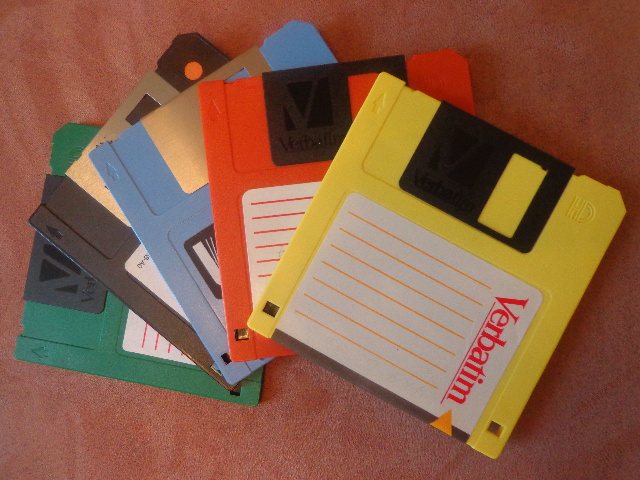

Дискета 3,5" (Micro Floppy Disk)
Разработчик: Sony
Год выпуска: 1981
Размеры: 93х89х3 мм
Объем: от 720 Кб в начале выпуска до 1,44 Мб (стандарт), до 2,88 Мб (Extended Density)
Скорость обмена данными: до 63 Кб/с
Распространение: повсеместное
В 1981 году фирма Sony предлагает совершенно новый вид дискет: трехдюймовые. Они уже не были по-настоящему гибкими, но название осталось. Теперь магнитный кружок был заключен в пластик толщиной три миллиметра, а отверстие для головок прикрывалось шторкой на пружинке. Эти шторки, особенно металлические, в процессе эксплуатации расшатывались и отгибались, и нередко отрывались внутри дисковода и оставались там. Дискеты стали очень популярными, и разные производители компьютеров оснащали ими свои машины. Фирма Sony выпускала несколько моделей цифровых фотокамер, запись в которых велась на дискеты. Стандартная емкость дискет уже к 1987 году выросла до 1,44 Мб, а чуть позже благодаря еще большей плотности записи можно было "выжать" вплоть до 2,88 Мб. Ушлые студенты в общежитиях (в том числе белорусских) за деньги "разгоняли" флоппики до 1,7-1,8 Мб, при этом они могли читаться в обычных дисководах. Несмотря ни на что, трехдюймовые дискеты выпускаются до сих пор. Дискеты почти вышли из употребления, но до сих пор во многих программах значок команды "Сохранить" выполнен в виде дискеты.
Amstrad Disc 3" (Compact Floppy Disc, CF2)
Разработчик: Hitachi, Maxell, Matsushita
Год выпуска: 1982
Размеры: 100х80х5 мм
Объем: от 125 Кб в начале выпуска до 720 Кб
Распространение: довольно широкое - преимущественно компьютеры Amstrad CPC и Amstrad PCW, также Tatung Einstein, ZX Spectrum +3, Sega SF-7000, Gavilan SC
Amstrad, известный производитель компьютеров, решил пойти своим путем и продвигал трехдюймовые дискеты другого формата от Hitachi. Еще более удивительным выглядит то, что компанию-то основал тот самый Алан Шугарт, который разработал первые дискеты. Сам магнитный диск внутри корпуса занимал менее половины свободного места - остальное приходилось на механизмы защиты носителя, из-за чего себестоимость этих дисков была довольно высока. Несмотря на то что эти дискеты обходились дороже, чем стандартные 3,5-дюймовые флоппики при меньшем объеме памяти, компания довольно долго продвигала их и немало преуспела: одних только компьютеров Amstrad CPC было выпущено более 3 миллионов штук.
Bernoulli Box
Разработчик: Iomega
Год выпуска: 1983
Размеры: Bernoulli Box: 27,5х21 см, Bernoulli Box II: 14х13,6х0,9 см
Объем: от 5 Мб в начале выпуска до 230 Мб
Скорость обмена данными: до 1,95 Мб/с
Распространение: малое
Компания Iomega, впоследствии один из основных "китов" рынка сменных носителей, в 1983 году разработала оригинальный диск Bernoulli Box. В нем гибкий диск вращается с большой скоростью (3000 оборотов в минуту), в результате чего поверхность диска непосредственно под считывающей головкой изгибается и с ней не контактирует: операции чтения/записи выполняются через воздушную подушку. Уравнения для описания этих воздушных потоков еще в 18 веке предложил видный швейцарский ученый Даниил Бернулли. Благодаря этой разработке компания получила известность, хотя первые продукты не отличались ни вместимостью, ни портативностью: первые картриджи были размерами 27,5х21 см и вмещали всего 5 мегабайт информации. Второе поколение уменьшилось в размерах примерно вчетверо, а объем памяти к 1994 году вырос до 230 мегабайт. Но к тому времени начали активно продвигаться магнитооптические диски.
Магнитооптический диск (Magneto-optical drive, МО)
Разработчик: Sony
Год выпуска: 1985
Размеры: 133хх133х6 мм, 93х89х6 мм, 72х68х5 мм для MiniDisc
Объем: от 650 Мб до 9,2 Гб у 5-дюймовых, от 128 Мб до 2,3 Гб у 3,5-дюймовых, 980 Мб у "минидисков"
Скорость обмена данными: до 10 Мб/с
Распространение: значительное
Магнитооптические диски выглядят как обычные компакт-диски стандартного и уменьшенного размеров, заключенные в коробку. Но при этом у них есть важное отличие: запись ведется именно магнитным способом, то есть сначала лазер прогревает поверхность до большой температуры, а потом электромагнитным импульсом изменяется намагниченность участков. Система обладает большой надежностью и стойкостью к механическим повреждениям и магнитному излучению, но обеспечивала невысокую скорость записи и обладала высоким расходом энергии. И диски, и приводы дорого стоили, так что очень широкого распространения, как компакт-диски, магнитооптика не получила. Сдерживало распространение и то, что очень долго такие диски позволяли записывать данные лишь один раз. Но в некоторых отраслях (например, медицина), где требуется сохранность большого объема информации в течение долгого времени (а МО-диски "живут" до 50 лет) технология получила признание. Sony до сих пор выпускает магнитооптические диски как малого, так и большого размеров. Музыкальные диски MiniDisc, представленные все той же компанией Sony в 1992 году, - частный случай магнитооптических дисков. Если поначалу они позволяли записывать только музыку, то модификации MD Data (1993) и Hi-MD (2004) обеспечивают запись любых данных объемом, соответственно, в 650 Мб и 980 Мб. "Минидиски" тоже до сих пор выпускаются.
Диски SyQuest
Разработчик: SyQuest
Год выпуска: около 1990
Размеры: формат 5,25" (примерно 13х13 см) и 3,5" (примерно 9х9 см)
Объем: 5,25": 44, 88 и 200 Мб; 3,5": 105 и 270 Мб
Распространение: среднее (преимущественно с компьютерами MacIntosh)
Компания QyQuest, основанная в 1982 году бывшим работником компании Seagate Сайедом Ифтикаром, вышла на рынок со съемными жесткими дисками для компьютеров IBM XT. Позже фирма разработала несколько различных систем дисков-картриджей. Самыми популярными стали 5,25-дюймовые картриджи SQ400/SQ800/SQ2000 (объемом в 44, 88 и 200 Мб), а также 3,5-дюймовые SQ310/SQ327 (объемом в 105 и 270 Мб). Основным их недостатком, помимо размеров, было то, что более поздние системы были не полностью совместимы с более ранними. Так, приводы для 200-мегабайтных дисков могли только читать 88-мегабайтные диски, но не могли на них записывать. Младшие системы не могли ни читать, ни записывать на старшие. В год выхода 44-мегабайтные диски стоили около 100 долларов. Разнообразие малосовместимых стандартов и отсутствие нормального товарного имени для той или иной технологии не позволили дискам завоевать широкую популярность. Магнитооптические диски обеспечивали больший объем, а вскоре появились и Zip-диски от Iomega.
Floptical
Разработчик: Insite Peripherals
Год выпуска: 1991 (Insite Floptical), 1998 (Caleb UHD144, Sony HiFD)
Размеры: 93х89х3 мм
Объем: 21 Мб (Insite Floptical), 144 Мб (Caleb UHD144), 150-200 Мб (Sony HiFD)
Скорость обмена данными: до 125 Кб/с
Распространение: очень малое
Еще одна магнитооптическая технология, но уже другого вида. Информация считывается магнитными головками, а оптическая подсистема (инфракрасные светодиоды) обеспечивают точность позиционирования головки. Таким образом вместо обычных 135 дорожек на дюйм, как у флоппи-дискет, здесь добились плотности записи в 1250 дорожек на дюйм. Floptical-дисководы были совместимы с обычными 3,5-дюймовыми дискетами, и поначалу Floptical-диски позиционировались как преемник дискет, но этого не произошло. Семь лет спустя компания Caleb Technology разработала свою аналогичную систему - Caleb UHD144, а фирма Sony выпустила диски Sony HiFD. Обе эти системы также были совместимы с обычными дискетами и обе тоже называли в качестве дискетозаменителей, однако на рынке их ждал громкий провал, потому что к тому времени рынок сменных носителей на 100-250 Мб был захвачен Zip-дисками компании Iomega.
Zip Drive (Iomega Zip)
Разработчик: Iomega
Год выпуска: 1994
Размеры: 98х98х6 мм
Объем: от 100 Мб в начале выпуска до 750 Мб
Скорость обмена данными: около 1 Мб/с
Распространение: очень широкое
Компакт-диски еще были дороги и не позволяли стирать записи (CD-RW появились только в 1997-м), магнитооптические диски были дороги и прожорливы, а емкости обычных дискет уже не хватало. Компания Iomega доработала технологию магнитной записи и представила Zip-диски: по размеру чуть больше флоппи-дискет, а вместимость - аж 100 мегабайт. Головка к диску подводилась не сверху, а сбоку, и скорость обмена данными была примерно в 15 раз быстрее, чем у обычных дискет. Дисководы выпускались в нескольких форматах - как внешние, так и внутренние, изящной формы и синего цвета, которые можно было располагать на столе плашмя или вертикально. Технология быстро завоевала популярность. Несмотря на "щелчки смерти", которые были признаком выхода дисков из строя, "зипы" успешно продавались. В год выхода дисководы стоили 100 долларов, а диски - по 20 долларов; позже появились 250-мегабайтные диски (округлой формы, но тех же габаритов) и 750-мегабайтные (привычной формы). С начала двухтысячных популярность Zip-дисков пошла на спад, но компания Iomega до сих пор продает 100-мегабайтные диски по 9 долларов за штуку, а "семьсотпятидесятки" - по 12,5 доллара. Многие энтузиасты старинной техники все еще используют эпохальные девайсы.
<Продолжение следует>
| Дискета 3.5""
Дискета , она же гибкий магнитный диск (floppy disk, diskette ) - сменный носитель информации, используемый для многократной (дай Бог) записи и хранения данных. Из себя представляет помещённый в защитный пластиковый корпус диск, покрытый ферромагнитным слоем. Для чтения/записи данных на дискету используется дисковод .
Предыстория
В 1967 году Алан Шугарт возглавлял команду, которая разрабатывала дисководы в лаборатории фирмы IBM , где были созданы накопители на гибких дисках. Дэвид Нобль, будучи одним из старших инженеров, работающих под его руководством, предложил гибкий диск (прообраз 8-дюймовой дискеты) и защитный кожух с тканевой прокладкой.1971 - фирма IBM представляет первую дискету диаметром в 8 дюймов (по-русски - 200 мм) с соответствующим дисководом.
В 1973 году Алан Шугарт основывает собственную фирму Shugart Technology.
1976 год - Финне Коннер пригласил Алана Шугарта принять участие в разработке и выпуске дисководов для уменьшенных магнитных дисков диаметром 5.25’’, в результате чего фирма Shugart Associates, разработав контроллер и оригинальный интерфейс Shugart Associates SA-400, выпустила дисковод для гибких дисков на 5.25’’ (mini-floppy, для тех времён), который, довольно быстро потеснил дисководы для дисков 8? и стал популярным в персональных компьютерах. Компания Shugart Associates также создала интерфейс Shugart Associates System Interface (SASI), который после формального одобрения комитетом ANSI в 1986 году был переименован в Small Computer System Interface (SCSI).
История дискеты 3,5’’
В 1981 году фирма Sony впервые представила публике накопитель и дискету диаметром 3,5 дюйма. Спустя три года фирма Hewlett-Packard впервые использовала в своем компьютере HP-150 этот накопитель. В этом же году фирма Apple стала использовать накопители 3,5’’ в компьютерах Macintosh , а в 1986 году этот накопитель уже появился в компьютерных системах фирмы IBM.Широкое распространение данный вид носителя получил с появлением портативных персональных компьютеров типа Notebook (ноутбук). Этот формат дискет наиболее удобны для пользования, так как они легки, помещаются в карман рубашки и имеют защитный конверт из твердого пластика, повышающий их надежность.
Предельно дешевые дискеты долгое время оставались самыми популярными носителями. Только за один 1998 год было продано больше 2 миллиардов дискет. в 2006 году их продажи значительно упали, но все равно составили огромную цифру, которая равнялась 700 миллионам штук. Само изображение дискеты 3,5 дюйма стало символом команды «Сохранить» почти во всех существующих программах.
В 2007 году ряд крупнейших в мире компьютерных интернет-магазинов полностью отказались от продажи обычных 3,5-дюймовых дискет. Событие это назревало очень давно. Неуклонное снижение цен на альтернативные носители, а также постепенно растущие объемы информации не оставили дискетам никакого шанса.
Современные компьютеры уже не оснащаются встроенными дисководами для дискет. Если очень нужно прочитать дискету, то к вашим услугам внешний USB-дисковод . Но это на случай если очень нужно, ибо цена таких устройств ощутима, что переводит покупку в разряд слабого спроса – на те же денежные средства можно приобрести несколько «флешек », которые значительно надёжнее, быстрее, компактнее и объёмнее, чем дискета. Уход устаревшего носителя информации со сцены - знаменательная веха в истории компьютерной техники. Ведь обычная 3,5-дюймовая дискета присутствовала на рынке целых 25 лет.
Первым «отказником» от использования дискет стала компания Apple, известная своей любовью к внедрению различных новых технологий. Медленно, но верно за ней последовали и другие производители готовых компьютерных систем. На сегодняшний день дискетами пользуются лишь самые консервативные немногочисленные пользователи, да и то, лишь те из их, которым хватает объема в 1,4 Мб.
26 апреля 2010 года, прожив свою последнюю, 3,5-дюймовую 24-летнюю жизнь. Если кто не помнит, дискеты - это чёрные квадратные устройства памяти, которые когда-то можно было назвать плоскими, с 1,44 Мб. Как раз умещалась треть mp3-песни или несколько документов, предварительно заархивированных. Активнее всех в России их сейчас закупает Минобороны: один из опрошенных специалистов заявил Лайфу, что "архаичность дискет не влияет на траекторию ракет". Американские власти, кстати, тоже закупают дискеты, сообщил нам владелец магазина дискет Floppydisk.com Том Перски.
"Не знаю ни об одной компании, которая в настоящий момент производит флоппи-диски. Похоже, последняя дискета уже выпущена"
Для большинства пользователей прошло незаметно заявление Sony о прекращении выпуска дискет. До этого производители постепенно перестали выпускать технику с флоппи-дисководами, эти дисководы в Windows обозначались буквой "A" (под "B" шли 5-дюймовые флоппи, поэтому остался традиционный "C" - это системный жёсткий диск). Если вы это и так знали или готовы уточнить предыдущее предложение, то нас с вами связывает чувство старости.
За 2015 год ведомства закупили дискет по меньшей мере на сумму 300 тыс. рублей, с 2010 года по май этого года - на 2,3 млн рублей. "По меньшей мере" - потому что на портале госзакупок года три не работает функция поиска по вложенным файлам (технические задания), а представители группы "Ланит" отказывались её чинить. В новой версии портала, заработавшей в этом году, функция вовсе отсутствует.
Больше всех флоппи оказались нужны Министерству обороны - с января 2010 года по май 2016-го военное министерство потратило на дискеты 563 тыс. рублей, из них 80 тыс. рублей - это закупки военкоматов.
Дискеты закупаются из соображений безопасности, для передачи информации в службу защиты государственной тайны [структура Минобороны], - рассказал Лайфу представитель одного из военкоматов. - В основном дискеты используются для записи секретных карт.
Для чего нужны и где используются эти карты, собеседник не пояснил, сославшись на гостайну. Но известно, что дискеты, к примеру, используются для управления ракетами. Счётная палата США в своём отчёте сообщала, что американские военные до сих пор используют для навигации ракет 8-дюймовые дискеты. Ядерные силы США пока зависят от "флопиков", их планируется снять со службы в 2017 году.
По словам источника, близкого к Минобороны, "собственно архаичность дискет не влияет на траекторию ракет". В ведомстве официально отказались комментировать эту тему.
Из соображений безопасности дискеты закупает и другое силовое ведомство - МВД, об этом нам рассказал один из сотрудников следственного отдела.
Ты пойми, многие отделы [полиции] не имеют свободного выхода в Интернет из-за соблюдений секретности. Вот и носим мы начальникам на проверку наши уголовные дела, скачивая их на дискеты, а они нам правленые файлы обратно на них записывают и отдают, - говорит Алексей, добавляя, что так хоть есть повод из кабинета выйти иногда за целый рабочий день.
Он отметил, что в МВД ещё много компьютеров, которые приспособлены работать именно с 3,5-дюймовыми дискетами. И что несовместимость ряда госструктур с оптическими дисками и флешками связана не только с секретностью - якобы речь об экономии.
Хорошо ещё, что в XXI веке можно купить обычную дискету. Нам же денег на флешки не выделяют, говорят, что дорого. Они по 150 рублей стоят, а дискету на оптовом рынке и за 25-30 рублей купить можно. Ну а если на рынках нет, то приходится в большие канцелярские или компьютерные магазины идти. Там коробка с десятью дискетами производства Гонконга стоит 400 рублей. Чек можно сдать в бухгалтерию, и через полгода деньги вернут. Их как раз хватит на скромный обед, в кафе напротив следственного отдела, - рассказал полицейский.
Но МВД не попало в десятку крупнейших покупателей - потому что полицейские, судя по словам Алексея, сами запасаются дискетами. Правда, вероятно, скоро они потребуются - в состав министерства входит Федеральная служба по контролю за оборотом наркотиков (ФСКН), которая закупала эти носители. В Федеральной таможенной службе РФ нам рассказали, что дискеты - необходимая часть оперативной деятельности таможенных органов:
"Дискета в 3,5 дюйма, конечно, диковато выглядит на фоне айфонов и мобильного интернета, но именно из-за огромного количества лазеек, через которые может утечь секретная информация, и необходимы старички-дискеты, которые позволяют хранить и переносить информацию у себя в кармане, а не через сито, называемое Интернетом"
Директор по информационной безопасности системного интегратора Softline Олег Шабуров (ранее работал в антивирусной компании Symantec) отметил, что не видит никаких преимуществ у дискет и архивным инструментом их тоже не назвать - из-за уязвимости перед магнитным излучением и влагой средний срок хранения на них не превышает 3-5 лет. При этом Шабуров напомнил, что первые из самых распространённых вирусов переносились как раз на флоппи.
"Ну, разве только у полицейских и таможенников есть расчёт, что у злоумышленников не окажется флоппи-дисковода - или на то, что вирус не поместится на дискету"
Помимо силовых ведомств среди крупнейших покупателей дискет также госуниверситеты, больницы и поликлиники. С января 2010 года по май этого года они потратили 247 тыс. рублей и 243 тыс. рублей соответственно. В основном университеты и больницы вынуждены использовать дискеты из-за устаревшей техники. В марте этого года даже была шумиха из-за того, что Российская академия наук попросила молодых учёных подавать заявки на гранты на дискетах, но требование было объявлено необязательным. Средний возраст академиков РАН превышает 70 лет.
В пятёрку лидеров по закупкам дискет вошли также Пенсионный фонд России и администрации городов. За шесть последних лет они потратили на дискеты 235 тыс. рублей и 90 тыс. рублей соответственно. По мнению Александра Бурцева, директора компании "Интернет партнёр", госучреждения стали заложниками своей инфраструктуры, а Пенсионному фонду всё никак не помогают регулярно оплачиваемые им многомиллионные работы по модернизации оборудования и софта.
Поставщиков дискет в России множество. Среди них самарская фирма "Спецстройснаб" Елены Чепрасовой, которая занимается поставкой компьютерных и полиграфических расходников.
Это региональные подразделения ФСБ, МВД, таможни, суды. Чаще - это контракты тысяч на 30 рублей, так как у государственных служб, даже у силовых, нет свободных денег: кризис, - рассказал представитель "Спецстройснаб".
Компания закупает дискеты у более крупных оптовых поставщиков, которые постепенно очищают азиатские склады. Том Перски (продаёт свыше 200 тыс. дискет в год) говорит, что заказы из России у него нечасто, да и американским ведомствам он продаёт немного - в основном дискеты идут компаниям, оборудование которых работает только "на флопиках". Это вышивальные, штамповальные машины и другие специальные станки.
Дискеты кончаются - их запасов хватит ещё лет на пять. Том Перски сейчас больше зарабатывает не на флоппи, а на связанной с ними услуге - у него заказывают быстрый перенос данных с больших партий дискет на современные носители.
