Интел последнего поколения. Процессоры

В технической литературе, пресс-релизах, а также в предварительных анонсах разработчиков и производителей нередко используются кодовые наименования процессоров и их архитектур. Однако после официального объявления эти же изделия становятся известны уже под другими именами. При этом из маркетинговых соображений процессорам, созданным по разной технологии и имеющим отличия в архитектуре своих ядер, часто присваиваются одинаковые имена. Такое положение вещей дезорганизует не только начинающих пользователей, но нередко и специалистов.

Ниже представлена попытка классификации и расшифровки фирменных (торговых марок) и кодовых имен процессоров, а также их ядер с приведением кратких характеристик. В качестве основы использована статья с добавлением материалов, опубликованных на сайтах и в фирменной документации производителей.

В приведенных данных могут содержаться отдельные неточности, которые будут учтены и исправлены в будущих версиях этой и аналогичных статей.

Intel

Pentium – первые процессоры семейства P5 (март 1993 г.). Тогда Intel, чтобы не повторить ошибки с i486 (суд отклонил иск к AMD по поводу названия), решила дать своему изделию имя, которое впоследствии стало нарицательным. Первое поколение Pentium носило кодовое имя P5, а также i80501, напряжение питания было 5 В, расположение выводов – "матрица", тактовые частоты – 60 и 66 МГц, технология изготовления – 0,80-микронная, частота шины равна частоте ядра. Выпускались в конструктиве под Socket 4.

Развитием этого семейства стал P54, он же i80502, напряжение питания ядра было снижено с 5 В до 3,3 В, расположение выводов – "шахматная матрица", технология – 0,50 мкм, а затем 0,35 мкм. Тактовая частота ядра – 75-200 МГц, шины – 50, 60, 66 МГц. Объем кэш-памяти L1 – 16Кбайт. Впервые она была разделена – 8 Кбайт на данные и 8 Кбайт на инструкции. Разъем Socket 7. Архитектура IA32, набор команд не менялся со времен процессоров i386.

Pentium MMX (P55, январь 1997 г.) стали следующими процессорами фирмы Intel. Добавился новый набор из 57 команд MMX. Технология – 0,35 мкм. Напряжение питания ядра уменьшилось до 2,8 В. Процессоры потребовали изменения в архитектуре материнских плат, так как двойное электропитание потребовало установки дополнительного стабилизатора напряжения. Объем кэш-памяти L1 был увеличен в два раза и составил 32 Кбайта. Внутренняя тактовая частота – 166-233 МГц, частота шины – 66 МГц. Рассчитаны на Socket 7. Стали последними в линейке процессоров Pentium для компьютеров Desktop.

Tillamook – кодовое наименование ядра процессоров Pentium, созданных в январе 1997 г. Предназначены для применения в портативных компьютерах. Технология – 0,25 мкм. Отличаются пониженным напряжением ядра и рассеиваемой мощности. Кэш-память L1 – 32 Кбайта, набор команд MMX. Тактовые частоты от 133 до 266+ МГц с частотой шины 60-66 МГц. Тип упаковки – TCP и MMC. Существуют переходники для установки Tillamook в гнездо Super 7.

Pentium Pro – первые процессоры шестого поколения, выпущенные в ноябре 1995 г. Впервые применена кэш-память L2, объединенная в одном корпусе с ядром и работающая на частоте ядра процессора. Процессоры имели очень высокую себестоимость изготовления. Выпускались сначала по технологии 0,50 мкм, а затем по 0,35 мкм, что позволило увеличить объем кэш-памяти L2 с 256 до 512, 1024 и 2048 Кбайт. Тактовая частота – от 150 до 200 МГц. Частота шины – 60 и 66 МГц. Кэш-память L1 – 16 Кбайт. Разъем Socket 8. Поддерживали все инструкции процессоров Pentium, а также ряд новых инструкций (cmov, fcomi и т.д.). В архитектуру была введена двойная независимая шина (DIB). В дальнейшем все новшества унаследовали Pentium II. Архитектура Pentium Pro значительно опередила свое время.

Pentium II/III – семейство P6/6x86, первые представители появились в мае 1997 г. Семейство этих процессоров объединяет под общим именем процессоры, предназначенные для разных сегментов рынка: Pentium II (Klamath, Deschutes, Katmai) – для массового рынка ПК среднего уровня, Celeron (Covington, Mendocino, Dixon и т.д.) – для недорогих компьютеров, Xeon (Xeon, Tanner, Cascades и т.д.) – для высокопроизводительных серверов и рабочих станций. Имеет модификации для Slot 1, Slot 2, Socket 370, а также соответствующие варианты для мобильных компьютеров.

Klamath – наименование ядра первых процессоров линейки Pentium II (январь 1997 г.). Технология – 0,35 мкм. Тактовые частоты ядра – 233-300 МГц. Частота шины – 66 МГц, кэш-память L1 – 32 Кбайт, кэш-память L2 – 512 Кбайт. Последняя для снижения стоимости процессора размещена на процессорной плате и работает на половине частоты ядра процессора. Дополнен MMX-блоком. Питание ядра – 2,8 В, конструктив – картридж SECC, разъем – Slot 1.

Deschutes – наименование ядра (январь 1998 г.) процессоров линейки Pentium II, сменившего Klamath. Технология – 0,25 мкм, питание ядра – 2,0 В. Тактовая частота – 266-450+ МГц, частота шины – 66, 100 МГц, кэш-память L1 – 32 Кбайта, кэш-память L2, размещенная на плате процессора, – 512 Кбайт. Разъем – Slot 1. Конструктив – картридж SECC, который в старших моделях был сменен на SECC2 (кэш с одной стороны от ядра, а не с двух, как в стандартном Deschutes; измененное крепление кулера).

Tonga – одно из кодовых наименований мобильных процессоров Pentium II – Mobile Pentium II. Построен на 0,25 мкм ядре Deschutes. Впервые появился в апреле 1998 г. Тактовая частота ядра – 233-300+ МГц, шины – 66 МГц. Выпускался в конструктиве Mini Cartridge Connector и Mobile Module Connector 1 и 2 (MMC-1 и 2).

Katmai – наименование ядра (сентябрь 1999 г.) процессоров Pentium III, пришедшего на смену Deschutes. Добавлен блок SSE (Streaming SIMD Extensions), расширен набор команд MMX, усовершенствован механизм потокового доступа к памяти. Техпроцесс – 0,25 мкм, тактовая частота – 450-600 МГц, кэш-память L2, размещенная на процессорной плате, – 512 Кбайт. Разъем – Slot 1. Частота шины – 100 МГц, но в связи с задержкой Coppermine были выпущены модели 533 и 600 МГц, рассчитанные на частоту шины процессора 133 МГц.

Celeron – семейство процессоров, ориентированных на массовый рынок недорогих компьютеров. В это семейство входят модели, созданные на основе архитектур Covington, Mendocino, Dixon, Coppermine. Впервые появились в апреле 1998 года. Выпускались вначале для Slot 1, в дальнейшем – для Socket 370.

Covington – первые варианты процессоров (апрель 1998 г.) линейки Celeron. Построены на ядре Deschutes. Технология – 0,25 мкм. Тактовая частота – 266-300 МГц, частота шины – 66 МГц, кэш L1 – 32 Кбайта. Для уменьшения себестоимости процессоры выпускались без кэш-памяти второго уровня и защитного картриджа. Питание ядра – 2,0 В. Интерфейс – облегченный Slot 1, конструктив – SEPP (Single Edge Pin Package). Процессоры характеризовались сравнительно низкой производительностью, но, благодаря отсутствию кэш-памяти L2, отличались высокой устойчивостью работы в режимах разгона.

Mendocino – наименование ядра (август 1998 г.) процессоров линейки Celeron. Имеет кэш-память L2 объемом 128 Кбайт, интегрированную в кристалл процессора и работающую на частоте ядра, благодаря чему обеспечивается высокая производительность. Тактовая частота – 300-533 МГц, частота шины – 66 МГц. Учитывая, что на рынке уже существовал процессор с частотой 300 МГц, первая модель процессора, созданная на основе ядра Mendocino и имевшая ту же частоту, получила наименование Celeron 300A. Технология – 0,25 мкм. Питание ядра – 2.0 В. Первоначальный форм-фактор Slot 1 (300-433 МГц) постепенно был вытеснен Socket 370 (300-533 МГц).

Dixon – наименование ядра, а также кодовое имя процессоров, ориентированных на применение в портативных компьютерах. Технология – 0,25 мкм, в дальнейшем – 0,18 мкм. Объем кэш-памяти первого уровня – 32 Кбайта. Как и в Mendocino, кэш-память L2 расположена на чипе, однако ее объем увеличен до 256 Кбайт. Тактовая частота – 300-500 МГц, частота шины – 66 МГц. Официальная классификация – мобильные процессоры Pentium II.

Coppermine – наименование ядра процессоров Pentium III и Celeron. Технология – 0,18 мкм. Характеризуется наличием интегрированных на чипах процессоров 256 Кбайт кэш-памяти L2 для Pentium III и 128 Кбайт – для Celeron. Частота – от 533 МГц и выше. Наряду с FSB100 МГц версиями Pentium III выпущены и варианты FSB133 МГц. Последние процессоры, рассчитанные на Slot 1, постепенно были вытеснены изделиями в конструктиве FC-PGA 370, рассчитанными на разъем Socket 370. Частота шины для процессоров Celeron – 66 МГц, а начиная с модели Celeron 800 – 100 МГц. Напряжение питания ядра – от 1,5 В до 1,7 В.

Coppermine T – наименование ядра процессоров Pentium III и Celeron. Является переходной ступенью от ядра архитектуры Coppermine к ядру архитектуры Tualatin. Создан по технологии 0,18 мкм. Ориентирован на работу с чипсетами, поддерживающими процессоры с ядром Tualatin.

Tualatin-256K – кодовое наименование ядра и процессоров Socket 370 Pentium III, сделанных по 0,13 мкм техпроцессу. Это последние Pentium III. Отличаются от Coppermine более совершенными архитектурой и технологией производства. Характеризуются пониженным напряжением питания и меньшим энергопотреблением. Рабочая частота моделей для Desktop с FSB 100 МГц – 1,0, 1,1 ГГц, а с FSB 133 МГц – 1,13 ГГц и выше.

Tualatin-512K – кодовое наименование ядра и процессоров. Содержит ядро Tualatin, но имеет 512 Кбайт кэш-памяти L2. Процессоры предназначены исключительно для мобильных устройств, соответствующие версии для Desktop не запланированы, чтобы не конкурировать с Pentium 4. В архитектуре процессоров, созданных на основе ядра Tualatin-512K, осуществлена поддержка технологий энергосбережения. Стандартное напряжение ядра – 1,4 В и ниже. На конец 2001 г. запланирован выпуск нового поколения на ядре Tualatin с FSB 100/133 МГц для экономичных моделей мини- и субноутбуков.

Tualatin-512K DP – кодовое наименование ядра и процессоров для серверов и рабочих станций. Выпуск первых моделей с рабочей частотой 1,13 ГГц и 1,26 ГГц запланирован на вторую половину 2001 г.

Pentium III-M – мобильные процессоры нового поколения, изготовленные с использованием 0,13-микронного технологического процесса. Имеют новые средства управления энергопотреблением SpeedStep, Deeper Sleep и т.п. Стандартное напряжение ядра – 1,4 В и ниже.

Pentium III-S – процессоры с ядром Tualatin, технология – 0,13 мкм, кэш L2 – 512 Кбайт, рабочие частоты – с 1,13 ГГц. Предназначены для двухпроцессорных конфигураций.

Timna – кодовое наименование процессоров, созданных на основе ядра Coppermine с кэш-памятью L2 128 Кбайт, интегрированными на чипе графическим ядром и контроллером оперативной памяти. Ориентированы на сверхдешевые PC и телеприставки. Выпуск отменен фирмой Intel вследствие бесперспективности изделия.

Banias – кодовое наименование процессоров, архитектура которых сходна с Timna. В чип интегрированы вычислительное ядро процессора, графическое ядро, а также северный мост чипсета. В отличие от Timna поддержка RDRAM не предусматривается. Предполагается, что кроме версии со стандартным питанием будут выпущены варианты Low Voltage и Ultra Low Voltage.

Разработка проекта Banias ведется в израильском Intel Israel Design Center, начало массового производства процессора намечено на конец 2002 года – начало 2003 года. В основу ядра нового процессора Banias положена модифицированная архитектура Pentium III, но без гиперконвейерной организации, присущей процессорам Pentium 4. Процессоры Banias будут выпускаться в модификациях, присущих нынешним классам мобильных процессоров от Intel, а именно Pentium III/Low-Voltage Pentium III/Ultra-Low-Voltage Pentium III. Для уменьшения потребляемой процессором энергии разрабатывается специальная технология внутрипроцессорных соединений MicroOps Fusion. Первые чипы будут иметь тактовую частоту начиная с той, на которой, скорее всего, остановятся мобильные Tualatin-M - 1,4 ГГц. Впрочем, экономичный процессор найдет место и в серверах, где проблема потребления энергии и тепловыделения также занимает не последнее место.

Как подчеркнул руководитель проекта Banias, перед командой поставлено три главных цели: уменьшение размеров транзисторов для снижения потребляемой энергии, разработка эффективной технологии повышения тактовой частоты без существенного увеличения потребляемой энергии, разработка эффективной технологии работы с командами процессора.

Xeon – официальное наименование линейки процессоров, ориентированных на использование в составе мощных серверов и рабочих станций.

Первые варианты были построены на ядре Deschutes. Являются заменой процессоров Pentium Pro. Технология – 0,25 мкм. Процессорный разъем Slot 2. Процессоры этого типа способны работать в мультипроцессорных конфигурациях. Кэш-память L2 имеет объем 512, 1024, 2048 Кбайт, что во многом определяет высокую стоимость и тепловыделение.

В процессе совершенствования технологии осуществлен выпуск разных моделей процессоров Intel Pentium III Xeon на основе ядра Coppermine с постепенным переходом на архитектуру Tualatin.

Первые модели на архитектуре Tualatin: Intel Pentium III Xeon DP (DP – double processor) – напряжение на ядре 1,10-1,15 В, техпроцесс 0,13 мкм, 512 Кбайт L2, 133 МГц FSB, чипсеты ServerWorks HE-SL и ServerWorks LE-3; Intel Pentium III Xeon MP (MP – multiprocessor) – 1 Мбайт L3 на кристалле для 8-процессорных систем и 512 Кбайт L3 на кристалле для 4-процессорных систем, 1,60 ГГц и выше.

Серверные варианты процессоров, построенных на основе архитектуры Pentium 4 с ядром Foster, получили наименование Intel Xeon. Первые представители этих процессоров имеют рабочие частоты 1,7 ГГц и рассчитаны на использование разъема Socket 603. Первоначально предназначены для рабочих станций высшего и среднего класса с поддержкой двухпроцессорных конфигураций. Поддержку работы Intel Xeon осуществляет чипсет i860, цена которого значительно выше цены i850, используемого совместно с процессорами Pentium 4.

Tanner – кодовое наименование Pentium III Xeon. Предназначен, в первую очередь, для High-End серверов. Тактовая частота от 500 МГц, частота системной шины 100 МГц, CSRAM-кэш второго уровня объемом 512, 1024 и 2048 Кбайт работает на частоте процессора. Поддерживается MMX и SSE, кэш-память L1 – 32 Кбайта.

Cascades – кодовое наименование Pentium III Xeon, созданного на базе технологического процесса 0,18 мкм. Является серверным вариантом Coppermine. На чипе содержится кэш L2 256 Кбайт, тактовая частота от 600 МГц, частота шины процессора – 133 МГц. Первые варианты работают только в двухпроцессорных конфигурациях и только на частоте системной шины 133 МГц. В конце 2000 года объем кэш-памяти L2 на чипе был увеличен до 2 Мбайт. Финальная тактовая частота – 900 МГц для полноценной версии, 1 ГГц – для версии с 256 Кбайт L2. Форм-фактор – Slot 2.

Pentium 4 – следующие после Coppermine принципиально новые IA-32 процессоры Intel для обычных PC. Вместо традиционных GTL+ и AGTL+ используется новая системная шина Quad Pumped 100 МГц, обеспечивающая передачу данных с частотой 400 МГц и передачу адресов с частотой 200 МГц. Кэш-память L1 – 8 Кбайт, L2 – 256 Кбайт. В архитектуру введен ряд усовершенствований, направленных на увеличение тактовой частоты и производительности. Введен новый набор инструкций SSE2. Первые модели на основе ядра Willamette с тактовой частотой 1,4-1,5 ГГц выпущены 20 октября 2000 года. Разъем – Socket 423. Последняя модель рассчитана на частоту 2 ГГц, после чего ядро Willamette сменяет Northwood.

Willamette – наименование первого ядра процессоров Pentium 4, созданных по технологии 0,18 мкм.

Northwood – наименование ядра процессоров Pentium 4, созданных по технологии 0,13 мкм; Socket 423 и 478. С внедрением этого ядра происходит окончательный переход на новый форм-фактор Socket 478. Объем кэш-памяти L2 увеличен до 512 Кбайт. Именно этот процессор должен стать основным в ассортименте Intel на долгое время, сменив на этом посту линейку Katmai/Coppermine. Исходная тактовая частота – 2ГГц (маркировался как 2A ГГц, чтобы различался от 2 ГГц Willamate), позднее анонса появилась и младшая версия с частотой 1.6 ГГц. В мае 2002 года Northwood стал поддерживать 533 МГц системную шину (133 МГц QPB).

Prescott — наследник ядра Northwood, будет изготавливаться по 90 нм технологии, частота FSB=667 MHz (166 MHz QPB), поддержка Hyper-Threading, Socket 478. Анонс ожидается в третьем квартале 2003 года.

Tejas — наследник ядра Prescott, возможно, будет переведен на 65 нм техпроцесс. Анонс ожидается в первой половине 2004 года.

Nehalem — принципиально новое ядро, в отличие от чипа Prescott — улучшенной версии Pentium 4, и последующего за ним чипа Tejas. Nahalem будет производится во второй половине 2004 года по 90 нм техпроцессу, а позднее, в конце 2005 — будет переход на 65 нм техпроцесс. Пока что никаких конкретных подробностей об архитектуре ядра Nehalem нет, однако, есть соображения, что чип будет не только поддерживать технологию параллельной обработки данных Hyper-Threading, но также, возможно, будет способен обрабатывать большее число потоков данных. Предположительно, будет поддерживаться новая технология LaGrande (призванная обеспечить повышенную безопасность при перечдаче данных с использованием стойкой аппаратной криптографии).

Сколько транзисторов будет входить в состав процессора Nehalem? Вопрос в настоящее время открыт. Хотя, если следовать закону Мура, Nehalem, выполненный с соблюдением норм 90 нм техпроцесса, будет содержать от 150 млн. до 200 млн. транзисторов. Тактовые частоты к тому времени вполне могут вырасти до 7 — 8 ГГц.

Foster – кодовое наименование ядра и процессоров Pentium 4 в серверном варианте, построенных по идеологии и архитектуре Willamette. Тактовая частота – 100 МГц при передаче данных с частотой 400 МГц. Как и в случае с Cascades, объем кэша L2 остался тем же, что у Willamette. Основные отличия Foster от обычных Pentium 4 на ядре Willamette заключаются в поддержке двухпроцессорных конфигураций и использовании разъема Socket 603. Тактовая частота первых процессоров Xeon на ядре Foster начинается от 1,7 ГГц. Основу систем составят чипсеты i860 и GC-HE от ServerWorks. В 2002 г. планируется перевод архитектуры на технологию 0,13 мкм. Тогда же будет выпущена и новая версия Foster, содержащая дополнительный кэш третьего уровня.

Prestonia – кодовое наименование ядра и процессоров Pentium 4 в серверном варианте, созданных по технологии 0,13 мкм. Продолжение линейки Xeon. Микроархитектура NetBurst. Разработка ведется на основе ядра Foster, которое и будет заменено этим новым ядром в будущих процессорах Xeon. Основу систем составит специальный чипсет Plumas. Выпуск запланирован на первую половину 2002 года. Частота первых моделей процессора – 2,20 ГГц.

Gallatin – кодовое наименование ядра и процессоров, 0,13 мкм – развитие ядра Foster. Выход запланирован на конец 2002 г.

Merced – кодовое наименование ядра и первого процессора архитектуры IA-64, аппаратно совместим с архитектурой IA-32. Включает трехуровневую кэш-память объемом 2-4 Мбайт. Производительность примерно в три раза выше, чем у Tanner. Технология изготовления – 0,18 мкм, частота ядра – 667 МГц и выше, частота шины – 266 МГц. Превосходит Pentium Pro по операциям FPU в 20 раз. Физический интерфейс – Slot M. Поддерживает MMX и SSE. Официальное наименование – Itanium.

Itanium – торговая марка, под которой анонсирован 64-разрядный процессор, ранее известный под кодовым наименованием Merced.

McKinley – кодовое наименование ядра и моделей второго поколения процессоров архитектуры IA-64. Тактовая частота ядра процессоров начинается с 1 ГГц. Предполагается, что производительность, по сравнению с Merced, возрастет вдвое, а пропускная способность шины данных, имеющей результирующую частоту 400 МГц, – втрое. McKinley будет иметь увеличенные по сравнению с Merced объем кэша второго уровня и скорость работы. Потребляемая мощность составит 150 Вт. Физический интерфейс – Slot M. Возможно, будет введена поддержка SSE2.

Itanium 2 – торговая марка, под которой анонсирован 64-разрядный процессор, ранее известный под кодовым наименованием McKinley. Itanium 2 работают на частоте 1 ГГц, обладают 3 Мб кэша L3.

Madison – преемник McKinley. Планируется к выходу в середине 2003 г. Построен по медной, 0,13 мкм технологии. Тактовые частоты первых процессоров Madison и Deerfield на момент начала поставок составят как минимум, 1,5 ГГц, при этом, как известно, оба чипа будут обладать 6 Мб кэша L3 и будут изготавливаться с нормами 0,13 мкм техпроцесса - впервые для чипов класса Itanium.

Deerfield – кодовое наименование ядра и процессоров. Выход ожидается в 2003 году. Производиться будут по медной, 0,13 или 0,1 мкм технологии фирмы Motorola с использованием изоляции с низким числом k и SOI (HiP7). Ядро является преемником Foster. Процессоры рассчитаны на Slot M и позиционируются как недорогие процессоры архитектуры IA-64 для рабочих станций и серверов среднего уровня. Возможно, процессоры, созданные на основе ядра Deerfield, станут high-end процессорами пользовательского рынка. Тактовые частоты первых процессоров Madison и Deerfield на момент начала поставок составят как минимум, 1,5 ГГц, при этом, как известно, оба чипа будут обладать 6 Мб кэша L3 и будут изготавливаться с нормами 0,13 мкм техпроцесса - впервые для чипов класса Itanium.

«enhanced Madison » — по последним данным, теперь в роадмэпе появились две новинки — так называемый «enhanced Madison» и двухядерный чип Montecito (ранее упоминалось лишь название процессора). Под чипом «enhanced Madison», или Madison 9M, который готовится к выпуску в 2004 году, специалисты компании подразумевают новую версию процессора с расширенным до 9 Мб размером кэша L3.

Montecito — двухядерный чип на базе архитектуры IA-64. Об архитектуре процессора Montecito, который увидит свет в 2005 году, пока что толком ничего неизвестно, разве что только тот факт, что он станет первым из семейства Itanium, производимым с соблюдением норм 90 нм техпроцесса. Представители Intel также подчеркнули, что все новые процессоры, которые появятся после Itanium 2, будут иметь ту же базовую корпусную разводку PAC611 и поддерживать те же протоколы шин, что гарантирует преемственность новых поколений серверных систем, как минимум, на два ближайших года.

AMD

K5 – первые процессоры AMD, анонсированные в качестве конкурента Pentium. Разъем – Socket 7. Подобно Cyrix 6x86, использовали PR-рейтинг с показателями от 75 до 166 МГц. При этом используемая частота системной шины составляла от 50 до 66 МГц. Кэш-память L1 – 24 Кбайт (16 Кбайт для инструкций и 8 Кбайт для данных). Кэш-память L2 расположена на материнской плате и работает на частоте процессорной шины. К5 степпинг 0 имел кодовое имя "SSA5", а у степпингов 1, 3, 5 было кодовое имя "5k86". Стоит отметить, что до 5k86 существовал процессор AMD 5x86-P75, где P75 это рейтинг, а реальная частота была его была 133 МГц (33 x 4), процессор была рассчитан под Socket 5.

K6 – процессоры, анонсированные в качестве конкурента Pentium II. Первые модели производились по технологии 0,35 мкм, в дальнейшем – 0,25 мкм (кодовое имя "Little Foot"). Процессоры работали на частоте от 166 до 233 МГц. Были созданы на базе дизайна процессора 686 от приобретенной AMD компании NexGen. По сравнению со своими предшественниками получили модуль MMX, увеличился объем кэша L1 – до 64 Кбайт (по 32 Кбайт для инструкций и данных).

K6-2 – следующее поколение K6 с кодовым именем "Chomper". Процессор вышел в мае 1998 года, основным усовершенствованием является поддержка дополнительного набора инструкций 3DNow! и частоты системной шины 100 МГц. Кэш-память L1 – 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш L2 находится на материнской плате и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте шины процессора. Первые модели имели частоту ядра 266 МГц.

K6-2+ – одни из последних Socket 7 процессоров AMD. И первые Socket 7 процессоры, сделанные с использованием 0,18 мкм техпроцесса.

K6-III (Sharptooth) – первые процессоры от AMD, имеющие кэш-память L2, объединенную с ядром. Последние процессоры, сделанные под платформу Socket 7. Фактически, представляют собой просто K6-2 с 256 Кбайт кэш-памятью L2 на чипе, работающей на той же частоте, что и ядро процессора. Кэш-память L1 имеет объем 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш-память L3 находится на материнской плате и может иметь объем от 512 Кбайт до 2 Мбайт, работая на частоте шины процессора. Первые модели, выпущенные в феврале 1999 года, были рассчитаны на 400 и 450 МГц.

Argon – кодовое название использованного в K7 ядра.

K7 – первые процессоры, архитектура и интерфейс которых отличаются от Intel. Объем кэш-памяти L1 – 128 Кбайт (по 64 Кбайт для инструкций и данных). Кэш-память L2 – 512 Кбайт, работающая на 1/2, 2/5 или 1/3 частоты процессора. Процессорная шина – Alpha EV-6. Тактовая частота шины – 100 МГц с передачей данных при 200 МГц. Поддерживаемые наборы инструкций – MMX и расширенный по сравнению с K6-III набор 3DNow!. Форм-фактор – Slot A. Получил наименование Athlon. Были выпущены модели 500-1000 МГц. Ядро K75 – алюминиевые соединения, K76 – медные.

Magnolia – кодовое название 1 ГГц Athlon с ядром K76 до его выхода.

Thunderbird – наименование ядра процессоров Athlon, выпущенных по технологии 0,18 мкм с использованием технологии медных соединений. На чипе интегрированы 256 Кбайт полноскоростного exclusive кэша L2. В качестве переходного варианта некоторое время выпускался в форм-факторе Slot A. Однако основным форм-фактором является Socket A. Модель с частотой 1,33 ГГц демонстрирует большую производительность на офисных задачах, чем процессор Intel Pentium 4 с частотой 1,7 ГГц. Технологический потенциал ядра Thunderbird предоставляет возможность выпуска изделий с частотой до 1,5 ГГц.

Athlon – наименование процессоров, созданных на основе архитектур K7, К75, К76, Thunderbird в вариантах Slot A и Socket A (Socket 462). Высокопроизводительные процессоры, ориентированные на сектор компьютеров High-End.

Athlon XP – наименование процессоров, созданных на основе ядра Palomino, Socket A (Socket 462).

Duron – наименование линейки процессоров, ориентированных на сектор компьютеров Low-End. Являются конкурентами процессоров Celeron, однако обладают меньшей ценой и большей производительностью при равных рабочих частотах. Построены на варианте ядра Thunderbird с урезанной до 64 Кбайт кэш-памятью L2. Выпускаются только в форм-факторе Socket A.

Spitfire – кодовое наименование ядра и процессоров Duron.

Mustang – серверный вариант Athlon. Кэш-память L2 – 1-2 Мбайт, интегрированная в чип процессора. Процессор рассчитан на использование шины 266 МГц и памяти DDR SDRAM. Выпуск отменен.

Corvette – кодовое наименование мобильного варианта ядра Mustang. Переименован в Palomino.

Palomino – кодовое наименование ядра процессоров Athlon, пришедшего на смену архитектуре Thunderbird. Предполагаются незначительные архитектурные изменения с целью улучшения скоростного потенциала процессора. Например, в составе ядра используются улучшенный блок предсказания ветвлений и аппаратная предварительная выборка из памяти. Процессоры на новом ядре не будут поддерживать SSE2. Информация о том, что конвейер в ядре Palomino будет содержать большее число ступеней, не подтверждается. Palomino будет быстрее, чем Thunderbird, работающий на той же частоте; используя этот факт AMD ввела новый рейтинг на основе разработанной технологии QuantiSpeed, по которому, например 1,733 МГц процессор Athlon XP получил рейтинг 2100+. Socket A останется основным процессорным гнездом еще на 2-3 года, фирма AMD не намерена менять физический интерфейс своих процессоров. Palomino будет работать на материнских платах, поддерживающих шину EV6 с частотой 266 МГц. В производстве процессоров будет использована технология медных соединений. Младшие модели рассчитаны на тактовую частоту ядра 1,533 ГГц и выше.

Morgan – кодовое наименование ядра процессоров Duron. Отличается от Palomino не только объемом L2, но и тем, что будет производиться по технологии с использованием алюминиевых соединений.

Thoroughbred – улучшенная версия Palomino, созданная по технологии 0,13 мкм. Предполагаемая тактовая частота – 2 ГГц. Срок выхода – 2002 г.

Appaloosa – улучшенная версия Morgan, созданная по технологии 0,13 мкм. Срок выхода – 2002 г.

Barton – версия Thoroughbred, улучшенная использованием технологии SOI (SOI – silicon-on-insulator – "кремний-на-изоляторе"). Использование этой технологии позволяет увеличить тактовые частоты приблизительно на 20% и уменьшить при этом энергопотребление.

Hammer – семейство 64-разрядных процессоров. В него входят ClawHammer и SledgeHammer. Семейство 64-разрядных процессоров Hammer базируется на архитектуре K7, в которую добавлены 64-разрядные регистры и дополнительные инструкции для работы с этими регистрами, а также новые серверные инструкции. Возможно использование технологии SOI. Решается вопрос о поддержке SSE2.

ClawHammer – первый 64-разрядный процессор AMD. В отличие от Itanium, этот процессор будет ориентирован главным образом на 32-разрядные инструкции. Одновременно с его выходом ожидается появление новой шины HyperTransport (Lightning Data Transport – LDT), используемой для связи с процессорами и устройствами ввода/вывода. LDT должна стать не заменой, а дополнением к системной шине EV6 или EV7. Обеспечена поддержка до двух процессоров. Предполагаемая скорость – 2 ГГц и выше. Технология производства – 0,13 мкм, SOI. Срок выхода – 2002 г.

SledgeHammer – серверный вариант ClawHammer. Обеспечена поддержка до восьми процессоров. Технология производства – 0,13 мкм, SOI. Предполагаемый срок выхода – 2002 г.

Cyrix

6x86 – наименование процессоров Cyrix. Для оценки производительности относительно процессора Pentium использовался P-Rating, показывающий частоту, на которой пришлось бы работать процессору Pentium для достижения такой же производительности. P-Rating 6x86 составлял от 120 до 200 МГц. Кэш первого уровня – 16 Кбайт. Частота шины процессора – от 50 до 75 МГц. Разъем – Socket 5 и Socket 7.

M1 – то же, что и 6x86.

MediaGX – ответвление в семействе процессоров Cyrix. Первый процессор, сделанный по идеологии PC-on-a-chip. К ядру 5х86 были добавлены контроллеры памяти и PCI, в чип интегрирован видеоускоритель с кадровым буфером в основной памяти PC. В последних моделях используется ядро 6x86. В чипе-компаньоне реализован мост PCI-ISA и интегрирован звук. PR-рейтинг от 180 до 233 МГц, кэш-память L1 – 16 Кбайт. Производился по техпроцессу 0,5 мкм.

6x86MX – переработанный с целью достижения большей производительности вариант 6x86. Кэш-память L1 – до 64 Кбайт. В состав архитектуры ядра был добавлен блок MMX. Появилась поддержка раздельного питания. Частота шины процессора – от 60 до 75 МГц. PR-рейтинг – от 166 до 266 МГц. Процессоры 6х86MX делала и компания IBM. Их изделия 6х86MX имели рейтинг от 166 до 333 и были рассчитаны на частоту шину 66, 75, 83 МГц. Позднее, по маркетинговым соображениям, Cyrix переименовал свои процессоры в MII, а IBM до конца сотрудничества продавала их под маркой 6x86MX.

MII – последний процессор Cyrix, начал производиться в марте 1998 года. Кэш-память L1 – 64 Кбайт (единый), L2, как обычно для Socket 7, находится на материнской плате и имеет объем от 512 Кбайт до 2 Мбайт, работая на частоте системной шины. Поддерживаемые наборы инструкций – MMX. Использует PR-рейтинг. При производстве применялся техпроцесс 0,25 мкм.

Cayenne – кодовое наименование ядра, используемого в Gobi и MediaPC.

Gobi (MII+) – процессор, рассчитанный на платформу Socket 370. Поддерживаемые наборы инструкций – MMX, 3D Now!. Значительно переработан блок операций с числами с плавающей запятой. Кэш-память L1 – 64 Кбайт, кэш-память L2 – 256 Кбайт на чипе, работающие на полной частоте ядра процессора.

Rise

mP6 – первые процессоры компании Rise. Предназначены для ноутбуков, использующих Socket 7. Отличаются очень малым тепловыделением. Кэш-память L1 – 16 Кбайт (по 8 Кбайт для данных и инструкций), L2 – от 512 Кбайт до 2 Мбайт, расположена на материнской плате, работает на частоте шины процессора. Поддерживается дополнительный набор инструкций MMX. При оценке производительности своих процессоров Rise, как и Cyrix, использует PR-рейтинг, составляющий от 166 до 366 МГц.

mP6 II – процессоры, отличающиеся от своих предшественников mP6 тем, что в чип интегрирована кэш-память L2 объемом 256 Кбайт. Была обещана поддержка SSE, производительность от PR-200 и выше. Однако в августе 1999 было объявлено об отмене планов по выходу процессора из-за значительного удорожания после добавления L2 в чип.

Tiger – mP6 II для платформы Socket 370. Кэш-память L1 – 16 Кбайт, L2 – 256 Кбайт, работающая на тактовой частоте ядра процессора. Выпуск отменен.

Centaur

Winchip С6 – процессоры, ориентированные на дешевые ПК. По производительности уступают своим конкурентам. Шина – 60, 66, 75 МГц, платформа – Socket 7. Технология – 0,35 мкм. Процессоры поддерживают набор инструкций MMX. Вышел в октябре 1997 г., работал на частотах от 180 до 240 МГц.

Winchip-2 – процессоры, производимые по техпроцессу 0,25 мкм. Кэш-память L1 – 64 Кбайт (по 32 Кбайт для инструкций и данных), кэш-память L2 – 512-2048 Кбайт находится на материнской плате. Процессорами поддерживаются наборы инструкций MMX и 3DNow!. Платформа – Socket 7. От Winchip С6 отличаются значительно ускорившейся работой с числами с плавающей запятой. Появилась поддержка частоты системной шины 100 МГц. Первый процессор появился в ноябре 1998 года, частоты от 200 до 300 МГц.

Winchip-2A – процессоры Winchip-2 с исправленной ошибкой в реализации 3DNow!.

Winchip-3 – процессоры с кэш-памятью L1 объемом 64 Кбайт (по 32 Кбайт для инструкций и данных) и кэш-памятью L2 объемом 128 Кбайт на чипе, работающей на частоте ядра процессора. Кэш-память L3 – 512-2048 Кбайт, расположена на материнской плате. Планировались к выходу в первой половине 1999 г. с частотой 300 МГц и выше. В связи с покупкой Centaur фирмой VIA выход процессоров был отменен.

Winchip-4 – процессоры, выпуск которых планировался в конце 1999 г. Частоты – 400-500 МГц, а при переходе на 0,18 мкм техпроцесс – 500-700 МГц.

VIA

Samuel – кодовое наименование процессоров и ядра. Основой послужило ядро Winchip-4, доставшееся VIA в наследство от Centaur. Работают на частотах 500-700 МГц. Производятся National Semiconductors и TSMC с использованием 0,18 мкм техпроцесса. Процессоры используют набор SIMD 3D Now!. Форм-фактор – Socket-370. Кэш-память L1 – 128 Кбайт. Получили наименование Cyrix III. Тактовая частота ядра – 500-667 МГц.

C5A – то же, что и Samuel.

Samuel 2 – кодовое наименование процессоров и ядра, разработанных группой Centaur. Кэш-память L2 объемом 64 Кбайт. Тактовая частота ядра – 667-800+ МГц. Частота шины процессора 100/133 МГц, форм-фактор – Socket 370.

C5B – то же, что и Samuel 2.

Matthew – кодовое наименование интегрированных процессоров. Имеют в своем составе ядро Samuel2 с интегрированным видео и компонентами North Bridge.

Ezra – кодовое наименование процессоров и ядра. Совместная разработка групп Cyrix и Centaur. Первое действительно новое ядро VIA. Процессоры с поддержкой SSE. Кэш-память L1 – 128 Кбайт, кэш-память L2 – 64 Кбайта. Технология – 0,15 мкм c переходом на 0,13 мкм. Тактовая частота ядра – 750 МГц с последующим ростом выше 1 ГГц. TSMC подтвердила информацию о том, что она изготовила процессор Ezra с частотой 1 ГГц.

C5C – то же, что и Ezra.

Ezra-T – кодовое наименование процессоров и ядра. Совместимость по уровню сигналов с Tualatin, что позволяет их использовать в материнских платах с чипсетами, созданными под Tualatin. Технологический процесс 0,13 мкм, алюминиевые соединения. Кэш память L1 – 128 Кбайт, L2 – 64 Кбайт. Имеют меньшее, по сравнению с Ezra, энергопотребление. Поддержка MMX, 3D Now!. Тактовая частота ядра – от 800 МГц (6х133 МГц). Выпуск запланирован на конец 2001 г.

Nehemiah – кодовое наименование процессоров и ядра. Рассчитаны на работу при частотах 1,2+ ГГц. Кэш-память L1 – 128 Кбайт, кэш-память L2 – 256 Кбайт. Будут поддерживать инструкции Streaming SIMD Extensions (SSE) и 3DNow!. Конвейер в 17 стадий, напряжение питания ядра 1,2 В, техпроцесс 0,13 мкм с использованием медных соединений, площадь кристалла – 72 кв. мм. Выход запланирован на 2002 г.

C5X – то же, что и Nehemiah.

Esther – кодовое наименование процессоров и ядра. Кэш-память L1 – 128 Кбайт, L2 – 256 Кбайт. Конвейер 17 ступеней. Тактовая частота ядра 2 ГГц. Запланирован на вторую половину 2002 года.

C5Y – то же, что и Esther.

SiS

550 – базовая модель процессоров серии 550. Основой послужило ядро mP6 от Rise с интегрированным видео и компонентами чипсета.

551 – модель процессора, созданная на основе SiS 550, с поддержкой флеш-карт и шифрования.

552 – модель процессора, созданная на основе SiS 551, с поддержкой аудио- и видеозахвата.

Transmeta

Crusoe – линейка процессоров, ориентированных на мобильные системы. Состоит из моделей TM3200 (L2=0), TM5400 (L2=256 Кбайт), TM5500 (L2=256 Кбайт), TM5600 (L2=512 Кбайт), TM5800 (L2=512 Кбайт), имеющих в своем составе интегрированные компоненты North Bridge. Характеризуются низким энергопотреблением.

Astro – кодовое имя высокопроизводительных процессоров со сверхнизким уровнем энергопотребления. Рабочая частота достигнет 1,4 ГГц при 0,5 Вт. В основе 256-разрядная архитектура. Выпуск моделей запланирован на 2002 г.

Compaq

Alpha EV68 – кодовое имя высокопроизводительных процессоров с архитектурой, отличной от традиционной х86. Техпроцесс 0,18 мкм. Базируется на ядре Alpha EV6. Более 15 млн. транзисторов. Модель 1 ГГц объявлена в 2001 г.

Alpha EV7 – кодовое имя высокопроизводительных процессоров. Техпроцесс 0,18 мкм с использованием медных соединений. Базируется на ядре Alpha EV6. Более 100 млн. транзисторов, напряжение питания ядра 1,5 В, мощность тепловыделения 100 Вт, частота 1,2-1,3 ГГц, до 1,75 Мбайт L2, корпус с 1439 контактами. Возможно использование интегрированного контроллера памяти. Выпуск моделей запланирован на 2002 г. В связи с покупкой фирмой Intel в 2001 г. подразделений, патентов и технологий, связанных с процессорами Alpha EVxx, процессоры Alpha EV7 или Alpha EV8, возможно, будут последними разработками этого направления.

Alpha EV8 – кодовое имя высокопроизводительных процессоров с архитектурой, отличной от традиционной х86. Техпроцесс 0,13 мкм с использованием SOI. Более 250 млн. транзисторов, суперскалярное ядро (до 8 инструкций за 1 такт), мощность тепловыделения – 150 Вт, частота от 1,4 ГГц, кэш L2 будет составлять ориентировочно 2 Мбайт, корпус с 1800 контактами. Выпуск моделей запланирован на 2004 г. Возможно, последняя разработка этого направления.

Alpha EV9 – кодовое имя высокопроизводительных процессоров с архитектурой, отличной от традиционной х86. Техпроцесс 0,10 мкм, 500 млн. транзисторов, частота 2-3 ГГц. Выпуск моделей был запланирован на 2006 г.

Alpha EV10 – кодовое имя высокопроизводительных процессоров с архитектурой, отличной от традиционной х86. Техпроцесс 0,07 мкм, 1,5 млрд транзисторов, частота 3-4 ГГц. Выпуск моделей был запланирован на 2008 г.

QuickBlade – серверная архитектура со сверхвысокой плотностью монтажа. В основе данной архитектуры запланировано использование процессоров Intel со сверхнизким напряжением питания.

При подготовке статьи были использованы материалы книги "Устройство мультимедийного компьютера " СПб: Питер, 2001, 512 с. (Серия "Анатомия ПК ")

В августе 2017 года компания Intel порадовала нас анонсом процессоров Intel Core 8 поколения. Пользователи, скорее всего уже давно перестали ориентироваться в отличиях одних поколений от других, их особенностях, а главное, преимуществах. Ведь маркировка у них более-менее одинаковая. Так есть ли смысл в переходе с одного поколения на другое?

Несколько лет назад мы опубликовали , которая покрывала вопросы развития архитектуры процессоров Intel. Там мы рассказали о том, что развитие архитектур ядер подчиняется двухэтапной концепции «Тик-Так»: развитие каждый тик - это появление нового техпроцесса и выпуск процессоров на нем, используя имеющуюся архитектуру, а каждый так - это появление новой архитектуры (второе поколение, если хотите). Весь цикл длится примерно 2 года, по году на каждую стадию.

Существующая нумерация поколений процессоров Core начинается с 2009 года, когда было представлено ядро Westmere, пришедшая на смену Nahalem.

• 1-е поколение «Westmere » и 2-е поколение «Sandy Bridge » (2011 г.). Технологический процесс в этом случае был идентичным - 32 нм, а вот изменения в плане архитектуры чипа существенные - северный мост материнской платы и встроенный графический ускоритель перенесены в ядро CPU.
• 3-е поколение «Ivy Bridge » (2012 г.) и 4-е поколение «Haswell » (2013 г.) — техпроцесс 22 нм. Уменьшено энергопотребление процессоров на 30-50% благодаря внедрению множества новых технологических особенностей в производство, таких как 3D трехзатворные транзисторы, повышены тактовые частоты чипов, при этом производмтельность возросла незначительно. Процессоры Haswell потребовали переход на новый сокет в связи с изменением системной шины и новой шины памяти.
• 5-е поколение «Broadwell » (2014 г.) и 6-е поколение «Skylake » (2015 г.) – техпроцесс 14 нм. Снова повышены частота, еще более улучшено энергопотребление (улучшение автономной работы на 10-30%) и добавлены несколько новых инструкций, которые улучшают быстродействие. Однако, 5-е поколение подкупает не только автономной работой. Помимо этого, такие процессоры способны укладывать загрузку в не более чем 3 секунды, проводить конвертацию видео до 8 раз быстрей, а также работать с некоторыми 3D играми в 12 раз эффективней своих предшественников Haswell. Также новые процессоры поддерживают самые последние технологии, среди которых особенно хочется выделить 4К, беспроводной экран Wi-Di и встроенную опцию безопасности с возможностью быстрого шифрования передаваемых данных.
  А вот Skylake стал самым серьезным обновлением микроархитектуры за последние 10 лет: выделим поддержку DDR4 и одновременно DDR3L с пониженным напряжением питания памяти, USB3.1 первого поколения, беспроводной зарядки и работу с Thunderbolt 3. Однако, стоит обратить внимание, что здесь поддержка Thunderbolt 3 требует отдельного Thunderbolt контроллера, который по умолчанию не входит в состав чипсета. Помимо этого в ядро интегрировали достаточно мощное графическое ядро Intel HD 520/530. Надо сказать, что процессор стал удачным маркетинговым решениям, предлагая не только привычное небольшое увлечение производительности за счет оптимизации архитектуры, но и привнес поддержку ряда технологических решений. Это привело к необходимости редизайна материнских плат и переписывая BIOS для поддержки новых возможностей. По признанию HP, их ноутбуки Elitebook имели массу проблем со стабильностью именно из-за включения множества новых необкатанных технологий, включая Thunderbolt 3. Пропатченные версии BIOS сменяли один другого каждый месяц.

7 поколение Core — наше настоящее

Седьмое поколение, носящее кодовое наименование «Kaby Lake », было представлено в 2016 году, а устройства на нем выпускаются до сих пор. Эта платформа удивила использование техпроцесса 14 нм. Да, на этом ядре традиционный цикл обновления ядер Intel сломался – перехода на техпроцесс 10 нм не произошло. Не хватило времени для технологической подготовки к еще большему увеличению плотности чипов за счет уменьшения транзисторов. Kaby Lake - это всего лишь «доработанная» версия Skylake, но она приносит с собой некоторые важные новые функции:

1. Новый встроенный видеоадаптер Intel HD 630, обеспечивающий производительность на целых 30% в синтетических тестах выше по сравнению с предыдущим Intel HD 620.

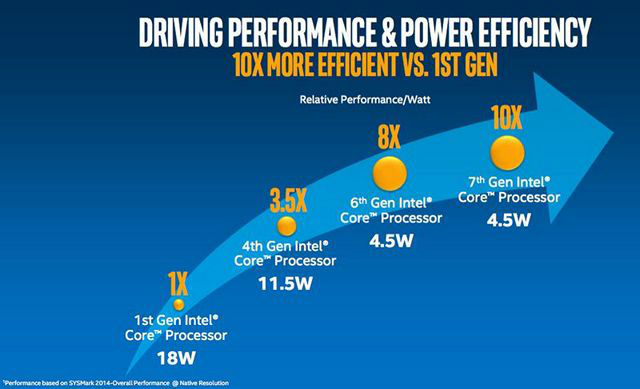

2. В новой микроархитектуре существенно улучшено энергопотребление, составляющее 7.5 Вт у Kaby Lake, чего не скажешь о Skylake с его 15-ти ваттным потреблением.
3. В Kaby Lake была реализована нативная поддержка портов USB 3.1 в отличие от Skylake, где для этого требовались дополнительные контроллеры на материнской плате.

Поддержка чипсетов

Важный момент заключается в том, что Kaby Lake используют тот же разъем LGA 1151, поэтому вы можете использовать Kaby Lake на материнской плате, на которой был установлен чип Skylake. Однако, материнские платы для Skylake 100-й серии не поддерживают ряд новых функций, поэтому рекомендуется переход на чипсеты 200-й серии. Изменилась системная шина, связывающая процессор и чипсет. Несмотря на то, что оба поколения процессоров имеют 6 PCIe 3.0 линий от CPU, Kaby Lake использует 24 линии PCIe линиями от PCH (Platform Controller Hub), в то время как Skylake обладает только 20-ю линиями.

Я напомню, что процессоры на сокете LGA1150 использовали системную шину DMI 2.0, в то время как начиная со Skylake с разъема LGA1150 стала применяться шина DMI 3.0, имеющая пропускную способность 8 Гигатранзакций в секунду (32 Гбит/с или 4 ГБ/с в каждом направлении). DMI 3.0, по сути, является эквивалентом четырем линиями PCIe 3.0. Все данные с интерфейсов ввода-вывода, включая USB флеш-накопители, SATA SSD и гигабитную сеть Ethernet, проходят сначала через PCH, и уже потом через DMI попадают в системную память, после чего достигают ЦП. Строго говоря, шина DMI 3.0 никогда не загружается на полную, однако при наличии большого числа быстрой периферии типа массива SSD, она имеет смысл. Интересно, что бюджетные чипсеты как 100-го, так и 200-го семейства (например, H110 и С226) использовали DMI 2.0, в то время как более производительные чипсеты в то же время используют DMI 3.0.

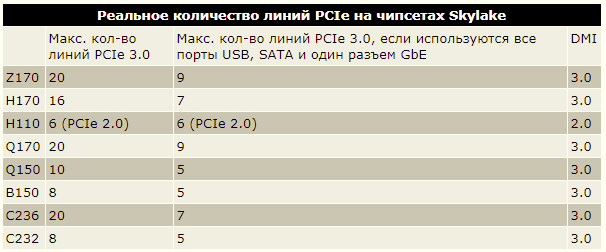

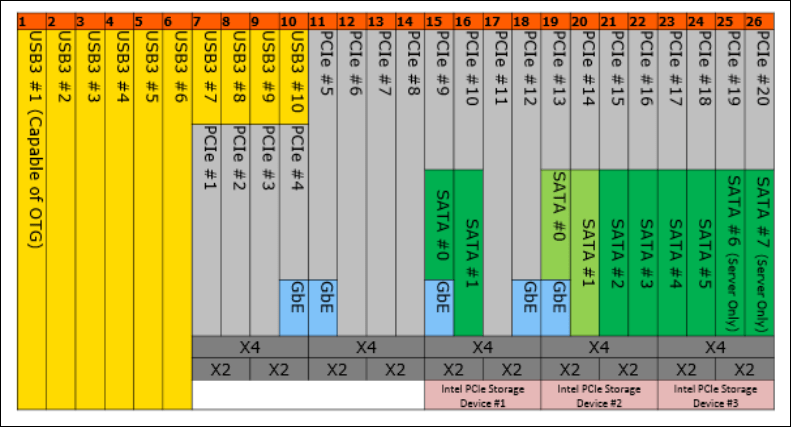

Топовый чипсет 100-го семейства Z170 имеет в общей сложности 26 линий шины HSIO (High-Speed Input-Output), шесть из которых выделены под шесть постоянных портов USB 3.0. Таким образом, на чипсете остается 20 конфигурируемых линий HSIO, которые можно назначить для работы с тем или иным устройством или шиной. Каждый порт SATA также использует линию HSIO, если он не подключен через сторонний контроллер (хотя контроллеру также нужна, по крайней мере, одна линия для связи с PCH). На схеме видно, что контроллеры GbE и SSD с интерфейсом PCIe также используют доступные линии HSIO.

А вот скромный чипсет H110 начального уровня использует только 14 линий HSIO. Lkя интересующихся тонкостями того, как производитель вводит нас в заблуждение, я приведу сводную таблицу, описывающую реальное число линий, которые позволяют подключить то или иное число периферии. Именно с этим числом может играть производитель материнских плат, устанавливая то или иное количество нужным ему интерфейсов.

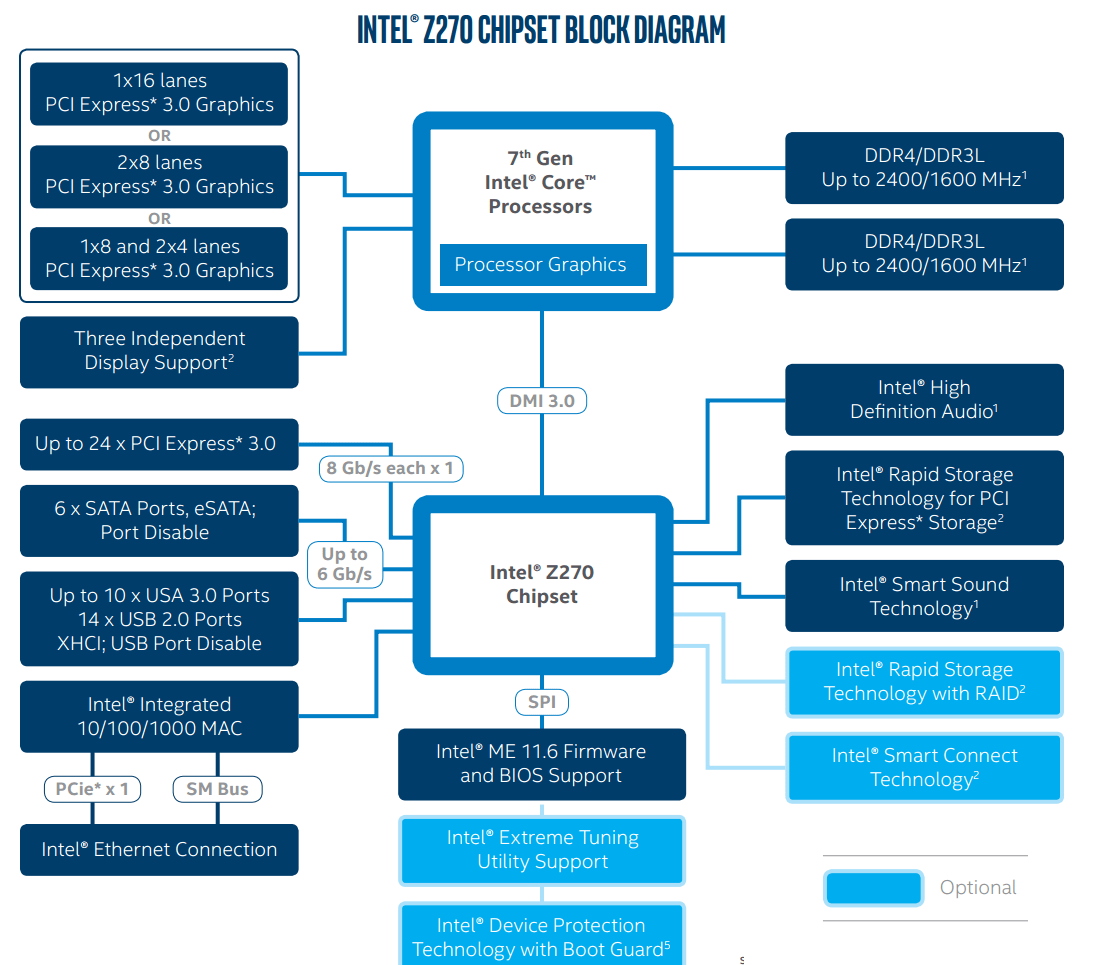

Так выглядит структурная схема топового чипсета Intel Z270 :

Kaby Lake процессоры также обладают широким диапазоном требований по теплоотводу, варьирующимся от 3.5Вт и до 95 Вт . Среди общих характеристик, можно выделить поддержку до 4-х ядер в главных процессорах, кеш-память L4 от 64 до 128 Мб. Это самая масштабируемая линейка процессоров за 10 лет, отсюда и множественные индексы в названиях процессоров – Y (ультранизкое энергопотребление 4,5 Вт), U (15 Вт), H и S (десктопные процессоры).

С точки зрения главных фишек для пользователя наиболее значительно, что обновленный графический чип поддерживает аппаратное кодирование и декодирование 4K видео. Для этого применяется кодек HEVC (High Efficiency Video Coding – H.265). Кодек HEVC при высоком качестве изображения позволяет менять на ходу и уменьшить битрейт, а соответственно, и размер файла. Экономия места в сравнении со стандартом H.264 может достигать 25-50% при сохранении качества, кроме того он поддерживает параллельное кодирование! Вычисления на себя берет GPU, что разгружает основное ядро, чем страдал Skylake. Это же привело и к увеличению времени автономной работы.

В целом же производительность во всех остальных приложениях осталось почти прежней: прирост составил несколько процентов за счет увеличения базовой частоты моделей на 100 МГц. Здесь также слегка обновлена технология Turbo Boost.

Turbo Boost - технология компании Intel для автоматического увеличения тактовой частоты процессора свыше номинальной, если при этом не превышаются ограничения мощности, температуры и тока в составе расчетной мощности (TDP). Это приводит к увеличению производительности однопоточных и многопоточных приложений. Фактически, это технология «саморазгона» процессора. Доступность технологии Turbo Boost зависит от наличия одного или нескольких ядер, работающих с мощностью ниже расчетной. Время работы системы в режиме Turbo Boost зависит от рабочей нагрузки. Включается и выключается эта опция через BIOS.

Так вот, Turbo Boost в Kaby Lake усовершенствована за счет более быстрого переключения между частотами ядер.

В 7-ом поколении Intel решила поменять названия моделей процессоров, и если в линейке Skylake у нас были три модели с именами m3, m5 и m7, то Kaby Lake назвала свои модели m3, i5 и i7. Теперь, чтобы не ввести себя в заблуждение, и разобраться, какие перед вами i5 и i7 процессоры – маломощные Kaby Lake или же более мощные Skylake — придется обращать внимание на полное название процессора. Модели «m» содержат букву «Y» в своем названии, тогда как у более мощных процессоров вместо нее будет присутствовать буква «U».

Thunderbolt 3 – раскат грома в платформостроении

Внедрение Thunderbolt 3 на уровне чипсета в Kaby Lake стало важной вехой в развитии интересов и платформостроении. Это до сих пор пока еще странная и малопонятная вещь, которая имеет большие перспективы на рынке. Это универсальный интерфейс, который в себе объединяет совершенно различные порты в одно единое целое. В основе его лежит шина PCI Express, которая и позволяет перекоммутировать все современные последовательные интерфейсы между собой.

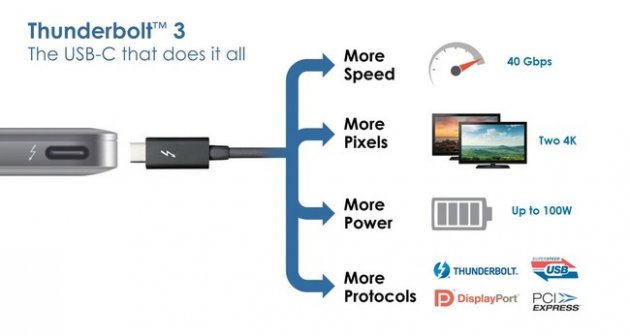

Контроллер Thunderbolt 3 обеспечивает подключение со скоростью до 40 Гбит, удвоив скорость предыдущего поколения, он же поддерживает USB 3.1 второго поколения (Gen2) на 10 Гб/с (а не 5 Гб/с как у Skylake) и DisplayPort 1.2, HDMI 2.0, что позволяет подключить два 4К дисплея, выводить видео и аудио сигналы одновременно. Кроме того, Thunderbolt 3 обратно совместим с Thunderbolt 2. Сам же интерфейс Thunderbolt 3 использует разъем на базе USB Type-C как основной.

Вы, наверное, обратили внимание, что многие ноутбуки с 2016 года имеют многие из этих интерфейсов сразу на борту, а заявленная поддержка USB 3.1 как раз реализована новыми портами USB Type-C. Через этот порт, например, происходит, и зарядка планшетных компьютеров, и подключение док-станций, имеющих и видео, и аудио интерфейсы в одном. Так, например, таблетка HP Elite x2 1012 имеет два порта USB-C, к которым подключается док Elite USB-C dock, а все дисплеи, локальная сеть и аудиоустройства уже подключаются к доку. USB Type-C позволяет заряжать ваши устройства до 100 Вт, которых достаточно для зарядки большинства ноутбуков. Это значит, что вы можете использовать один кабель с разъемом USB Type-C для передачи данных в тот момент, когда вы заряжаете его.

На USB Type-C перешла и компания Apple, оставив только такие порты на своих MacBook. Кстати, MacBook 2016 года как раз целиком выполнен на Kaby Lake. Помимо ноутбков MacBook Pro, многие ноутбуки ведущих брендов поддерживают Thunderbolt 3: ASUS Transformer 3 и Transformer 3 Pro, Alienware 13, Dell XPS 13, HP Elite X2 и Folio, HP Spectre и Spectre x360, Razer Blade Stealth, Lenovo ThinkPad Y900, а также ещё несколько десятков других с портами Thunderbolt 3.

Однако нужно понимать, что не все USB Type-C порты поддерживают Thunderbolt 3 – это могут быть и обычные контроллеры USB 3.1. Электрически они совместимы, но функции Thunderbolt контроллера работать не будут. Это означает, что Thunderbolt устройство можно подключить в обычный порт USB-C и наоборот, работать они будут только как обычный USB порт для передачи данных.

Thunderbolt 3 также поддерживает функции безопасности портов, защищая от подключения неавторизованных устройств. Эти функции заложены в прошивке BIOS, однако их можно отключить. Можно настроить различные политики безопасности портов – блокировать порты, спрашивать пользователя при подключении нового устройства, или же подключать без лишних вопросов.

Подводя итоги тому, что мы сейчас имеем на рынке – это весьма удачные с точки зрения графического ядра и тепловыделения процессоры Kaby Lake, можно сказать, идеальные для ноутбуков различного класса, но не сильно отличающиеся по производительности от предшественников. В целом, для тех, кому все перечисленные выше фишки не нужны, и кто пользуется внешней видеокартой, данная покупка в плане апгрейда не имеет смысла.

8 поколение – Озеро Кофе

Текущий 2017 год получился очень насыщенным в процессорном мире. AMD выпустила очень удачные процессоры Ryzen и Threadripper , которые наконец пришлись ко двору, так сказать, в нужное время и за нужную цену, отчего они стали так популярны среди простых покупателей. Intel же, выпустила Core X с 14, 16 и даже 18 ядрами так сказать, с прицелом на будущее. Но мы ждем чуда – реализации продолжения закона Мура, то есть перехода на 10 нанометровый техпроцесс. И это опять не произошло.

Хорошо это или плохо? Наверное, с маркетинговой точки зрения, это грамотный шаг, оставить новый техпроцесс про запас, на вырост. Но что-то же надо выпустить. И Intel выстрелила – наконец, впервые, последовав идеологии AMD, пошли на увеличение числа ядер. И теперь у Core i7 6 ядер/12 потоков, у Core i5 их также 6, а у i3 теперь 4 полноценных ядра, теперь он вообще как целый i5 раньше!

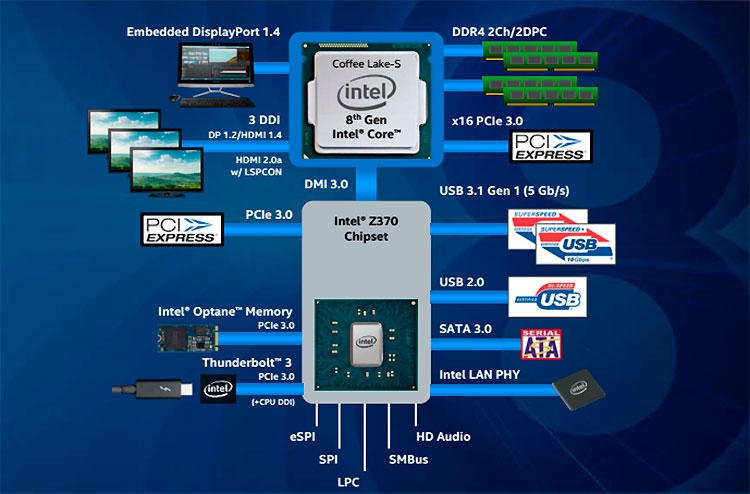

Итак, новый топовый Intel Core i7-8700 имеет в два раза больше ядер на одном кристалле, что стало возможным за счет очередной оптимизации компоновки ядра, более равномерного расположения транзисторов по кристаллу. Площадь кристалла увеличилась на 16% до 150 мм 2 . Чуть-чуть вырос кэш L1, кэш L2 стал 1,5 Мбайт, а L3 – 12 Мбайт. Эти изменения логичны для обслуживания вычислительной работы ядер. Однако, это все меньше, чем у Ryzen, у которых 4 и 16 Мбайт кэши второго и третьего уровня соответственно при значительно меньшей цене. Хотя это ни о чем напрямую не говорит, ведь эффективность работы с кэшем зависит от длины конвейера и точности попадания при ветвлениях. Но потенциально это проигрыш.

Новый процессор теперь поддерживает только память DDR4, а встроенный контроллер памяти увеличил частот до 2666 МГц, что является рекордом работы с памятью. Уровень TDP увеличился с 91 до 95 Вт в режиме без разгона и до 145 Вт в турборежиме, что потребует очень хорошей системы охлаждения. Частота поднята за счет высокого множителя – максимальный множительный частоты шины – 43x.

Несмотря на то, что количество потоков увеличилось до 12 за счет Hyper-Threading, количество инструкций выполняемых за такт (IPC) осталось таким же, как и у Skylake и Kaby Lake. А это означает, что архитектура вычислительного устройства (ALU), конвейера и блока предвыборки инструкций не изменилась. Иначе говоря, это та же архитектура с тем же набором инструкций.

Графическое ядро не изменилось — Intel UHD Graphics 630 , однако слегка увеличена частота GPU. Структурно там все также 24 вычислительных блока. Графика занимает примерно треть всего кристалла.

Что стало неприятной, но ожидаемой новостью – это то, что новые процессоры не смогут работать со старыми чипсетами. И дело даже не разъеме – будет использоваться прежний LGA1151 . Дело в том, что из-за новой компоновки ядра, изменится и обвязка питания кристалла, что приводит к иной распиновке выводов. Появилось большее число выводов Vcc (питание) и Vss (заземление). Как результат, Intel следом представила и 300-е семейство чипсетов, топовая модель которого – Z370 . На удивление, Z370 ничем не отличается от предшественника Z270, даже имея USB 3.1 первого поколения. Все это в купе создает не слишком приятное впечатление о новинке.

Пожалуй, самая лучшая новость заключается в том, что некогда младшенький Core i3 стал, наконец, полноценным четырехядерным процессором. Вероятнее всего, он и получит наибольшую популярность в своем сегменте.

Говоря о производительности, можно констатировать, что отличия по сравнению с предыдущим поколением по большей части будут заметны только при работе с видео (особенно 4К до 30%), графикой (в Adobe Photoshop до 60%) и играх (до 25%). Средневзвешенная производительность увеличится не более чем на 15%.

Раньше, выбирая процессор для своего компьютера, пользователи в основном обращали внимание на бренд и на тактовую частоту. Сегодня ситуация немного изменилась. Нет, вам и сегодня нужно будет сделать выбор между двумя производителями – Intel и AMD, но на этом дело не закончится. Времена изменились и обе компании выпускают хороший качественный продукт, который может удовлетворить потребности практически любых требовательных пользователей.

Однако у каждого изделия производителей есть свои сильные и слабые стороны, проявляющиеся в быстродействии различных программных приложений, а также в разбросе цены и производительности. Плюс сегодня процессор с намного меньшей тактовой частотой может спокойно обойти более быстрого собрата, а многоядерный процессор может оказаться медленнее процессора созданного на основе старой архитектуры, при определенной нагрузке на систему.

Мы расскажем вам, чем отличаются друг от друга современные процессоры, а выбор уже за вами.

Характеристики современных процессоров

1. Тактовая частота процессора

Этот показатель, по которому определяется количество тактов (операций) которое может сделать процессор за секунду времени. Раньше этот показатель был решающим при выборе компьютера и субъективной оценке производительности процессора.

Сейчас же, настали времена, когда этот показатель у подавляющего большинства современных процессоров достаточен для выполнения стандартных задач, поэтому при работе со многими приложениями значительного роста производительности, из-за более высокой тактовой частоты не будет. Теперь производительность определяется другими параметрами.

2. Количество ядер

Большинство современных компьютерных процессоров имеет по два или более ядра, исключение могут составить только самые бюджетные модели. Здесь вроде все логично – больше ядер, выше производительность, но на деле оказывается, что не так все просто. В некоторых приложениях повышение производительности действительно может быть обусловлено количеством ядер, но в других приложениях многоядерный процессор может уступить своему предшественнику с меньшим количеством ядер.

3 Объем кэш-памяти у процессоров

Для того чтобы повысить скорость обмена данными с оперативной памятью компьютера, на производимые процессоры устанавливают дополнительные блоки памяти с высокой скоростью (так называемые кэши первого, второго, третьего уровней, или LI, L2, L3 cache). Опять, кажется все логично – чем больше объем кэш-памяти в процессоре, тем выше его производительность.

Но тут опять всплывают разные модели процессоров, которые, как правило, отличаются между собой сразу несколькими техническими параметрами, поэтому выявить прямую зависимость производительности от размера кэш-памяти чипа практически не представляется возможным.

Более того, от специфики кода программных приложений также многое зависит. Некоторые приложения при большом кэше, дают заметный прирост , другие наоборот начинают работать хуже из-за программного кода.

4 Ядро

Ядро является основой любого процессора, от которой и отталкиваются другие характеристики. Можно встретить два процессора с похожими на первый взгляд техническими характеристиками (количество ядер, тактовая частота), но с разной архитектурой и они будут показывать в тестах производительности и программных приложениях абсолютно разные результаты.

По традиции, процессоры, созданные на базе новых ядер, намного лучше для работы с различными программами и поэтому демонстрируют лучшую производительность по сравнению с моделями, созданными на основе устаревших технологий (даже если тактовые частоты совпадают).

5 Технический процесс

Это масштабы современных технологий, которые собственно и определяют размеры полупроводниковых элементов, служащих во внутренних цепях процессора. Чем миниатюрней эти элементы, тем совершенней применяемая технология. Это совсем не означает, что современный процессор, созданный на основе современного технического процесса, будет быстрее представителя старой серии. Просто он может, например, греться меньше, а значит, и работать более эффективно.

6 Front Side Bus (FSB)

Частота системной шины – это скорость, с которой ядро процессора обменивается данными с ОЗУ, дискретной видеокартой, и периферийными контролерами материнской платы компьютера. Здесь все просто. Чем выше пропускная способность, тем соответственно выше у компьютера производительность (при прочих равных технических характеристиках рассматриваемых компьютеров).

Расшифровка названий процессоров Intel

Научиться ориентироваться в огромной номенклатуре различных названий процессоров компании Intel довольно просто. Вначале нужно разобраться с позиционированием самих процессоров:

Core i7 – на данный момент топовая линия компании

Core i5 – отличаются высокой производительностью

Core i3 – невысокая цена, высокая/средняя производительность

Все процессоры Core i серии построены на основе ядра Sandy Bridge и относятся ко второму поколению процессоров Intel Core. Названия большинства моделей начинаются с цифры 2, а более современные модификации, созданные на основе последнего ядра Ivy Bridge, маркируются цифрой 3.

Теперь очень легко определить, какого поколения тот или иной процессор, и на основе какого ядра он создан. К примеру, Core i5-3450 принадлежит к третьему поколению на ядре Ivy Bridge, а Core i5-2310 – соответственно второе поколение на основе ядра Sandy Bridge.

Когда вы знаете тип ядра процессора, то уже можете приблизительно судить не только о его возможностях, но и о потенциальном тепловыделении при загрузке. Представители третьего поколения греются намного меньше своих предшественников благодаря более современному техпроцессу.

Помимо цифр, в названиях процессоров иногда используют суффиксы:

К – для процессоров с разблокированным коэффициентом умножения (это дает опытным пользователям, разбирающимся в компьютерах, самостоятельно разгонять процессор)

S -для продуктов с повышенной энергоэффективностью, Т – для самых экономичных процессоров.

Intel Core 2 Quad

Линия популярных четырехьядерных процессоров на базе уже устаревшего ядра Yorkfield (техпроцесс 45 нм), благодаря привлекательной низкой цене и достаточно высокой производительности, линия этих процессоров актуальна и в сегодняшние дни.

Intel Pentium и Celeron

При маркировке бюджетных процессоров Pentium и Celeron используют обозначения G860, G620 и некоторые другие. Чем выше число после буквы, тем соответственно процессор производительнее. Если маркировочные числа отличаются незначительно, то, скорее всего, речь идет о различных модификациях чипов в одной производственной линейке, обычно ними небольшая и заключается только в нескольких сотнях мегагерц тактовой частоты ядра. Иногда различаются и объем кэш-памяти, и даже в количество ядер, а это уже намного сильнее влияет на различия в мощности и производительности. Поэтому, будет лучше, если вы не будете полагаться на маркировку чипов, а уточните все технические характеристики на официальном сайте продавца или производителя, ведь это займет мало времени, но поможет сохранить нервы и деньги.

Показательным примером может являться то, что различающиеся по цене лишь на 200 рублей процессоры Celeron G440 и Celeron G530 на самом деле имеют разное количество ядер (Celeron G440 – одно, Celeron G530 – два), разную тактовую частоту ядра (у G530 на 800 МГц больше), также у G530 вдвое больший кэш. Однако тепловыделение у последнего процессора почти в два раза больше, хотя оба процессора созданы на основе одного ядра Sandy Bridge.

Технологии процессоров Intel

Процессоры от компании Intel, сегодня считаются самыми производительными, благодаря семейству Core i7 Extreme Edition. В зависимости от модели они могут иметь до 6 ядер одновременно, тактовую частоту до 3300 МГц и до 15 Мб кэш памяти L3. Самые популярные ядра в сегменте настольных процессоров создаются на основе Intel – Ivy Bridge и Sandy Bridge.

Также как и у конкурента, в процессорах компании Intel применяются фирменные технологии собственной разработки для повышения эффективности работы системы.

1. Hyper Threading – За счет этой технологии, каждое физическое ядро процессора способно обрабатывать по два потока вычислений одновременно, получается, что число логических ядер фактически удваивается.

2. Turbo Boost – Позволяет пользователю совершить автоматический разгон процессора, не превышая при этом максимально допустимый предел рабочей температуры ядер.

3. Intel QuickPath Interconnect (QPI) – Кольцевая шина QPI соединяет все компоненты процессора, за счет этого сводятся к минимуму все возможные задержки при обмене информацией.

4. Visualization Technology – Аппаратная поддержка решений виртуализации.

5. Intel Execute Disable Bit – Практически , она обеспечивает аппаратную защиту от возможных вирусных атак, в основе которых лежит технология переполнения буфера.

6. Intel SpeedStep -Инструмент позволяющий изменять уровень напряжения и частоты в зависимости от создаваемой нагрузки на процессор.

Расшифровка названий процессоров AMD

AMD FX

Топовая линейка компьютерных многоядерных процессоров со специально снятым ограничением на множитель (ради возможности самостоятельного разгона) для обеспечения высокой производительности при работе с требовательными приложениями. Исходя из первой цифры названия, можно сказать, сколько ядер установлено в процессор: FX-4100 – четыре ядра, FX-6100 соответственно шесть ядер и FX-8150 имеет восемь ядер. В линейке этих процессоров существует и несколько модификаций, несколько отличающихся тактовой частотой (у процессора FX-8150 она на 500 МГц выше, чем у процессора FX-8120). AMD А

Линия со встроенным внутрь процессора графическим ядром. Цифровое обозначение в названии указывает на принадлежность к конкретному классу производительности: АС – производительность, достаточная для подавляющего большинства стандартных ежедневных задач, А6 – производительность, достаточная для создания видеоконференции в высоком разрешении HD, А8 – производительность, достаточная для уверенного просмотра Blu-ray-фильмов с эффектом 3D или запуска современных 3D-игр в мультидисплейном режиме (с возможностью одновременного подключения четырех мониторов).

AMD Phenom II и Athlon II

Самые ранние процессоры из линейки AMD Phenom II были официально выпущены еще в далеком 2010 году, но благодаря низкой цене и достаточно большой производительности они и сегодня пользуются определенной популярностью.

На количество ядер у процессора указывает цифра в названии следующая сразу после символа X. К примеру, маркировка процессора AMD Phenom II Х4 Deneb говорит нам, что он принадлежит к семейству процессоров Phenom II, имеет четыре ядра и создан на базе ядра Deneb. Полностью аналогичные правила маркировки можно увидеть и в серии Athlon.

AMD Sempron

Под этим названием производитель выпускает бюджетные процессоры, предназначенные для настольных офисных компьютеров.

Технологии процессоров AMD

Самые топовые модели процессоров из линейки AMD FX, созданные на основе нового ядра Zambezi, могут предложить требовательному пользователю восемь ядер, 8-мегабайтный кэш L3 и тактовую частоту процессора до 4200 М Гц.

Большинство современных процессоров созданных компанией AMD по умолчанию поддерживают следующие технологии:

1. AMD Turbo CORE – Эта технология призвана автоматически регулировать производительность всех ядер процессора, за счет управляемого разгона (подобная технология у компании Intel имеет название TurboBoost).

2. AVX (Advanced Vector Extensions), ХОР и FMA4 – Инструмент, имеющий расширенный набор команд, специально созданных для работы с числами с плавающей точкой. Однозначно инструментарий.

3. AES (Advanced Encryption Standard) – В программных приложениях использующих шифрование данных, повышает производительность.

4. AMD Visualization (AMD-V) – Эта технология виртуализации, помогает обеспечить разделение ресурсов одного компьютера между несколькими виртуальными машинами.

5. AMD PowcrNow! – Технология управления питанием. Она помогают пользователю добиться повышения производительности, за счет динамической активации и деактивации части процессора.

6. NX Bit – Уникальная антивирусная технология, помогающая предотвратить инфицирование персонального компьютера определенными видами вредоносных программ.

Сравнение производительности процессоров

Просматривая прайс-листы с ценами и характеристиками современных процессоров, можно прийти в настоящее замешательство. Удивительно, но процессор большим количеством ядер на борту и с большей тактовой частотой может стоить дешевле, чем экземпляры с меньшим количеством ядер и с меньшими тактовыми частотами. Все дело в том, что настоящая производительность процессора зависит не только от основных характеристик, но и от эффективности работы самого ядра, поддержки современных технологий и конечно от возможностей самой платформы, для которой создан процессор (можно вспомнить про логику системной платы, про возможности видеосистемы, про пропускную способность шины и многое другое).

Именно поэтому, нельзя судить о производительности процессора, на основе одних только характеристик написанных на бумаге, нужно иметь данные и о результатах независимых тестов производительности (желательно с теми приложениями, с которыми планируется постоянно работать). В зависимости от типа создаваемой нагрузки похожие процессоры могут выдавать совершенно разные результаты, при работе с одними и теми же программами. Как же неподготовленному человеку разобраться, какой тип процессора подходит именно для него? Давайте попробуем в этом разобраться, проведя сравнительное тестирование процессоров с одинаковой розничной стоимостью в различных программных приложениях.

1. Работа с офисным программным обеспечением. При использовании привычных офисных приложений и браузеров прирост производительности можно достичь за счет большей тактовой частоты процессора. Большой объем кэш памяти или большое число ядер не даст ожидаемого прироста скорости работы приложений данного типа. К примеру, более дешевый по сравнению с Intel Celeron G440 процессор AMD Sempron 145 на основе 45-нм ядра Sargas показывает в тестах с офисными приложениями лучшую производительность, а ведь продукт Intel создан на более современном 32-нм ядре Sandy Bridge. Тактовая частота – вот залог успеха, при работе с офисными приложениями.

2. Компьютерные игры. Современные 3D-игры с выставленными на максимум настройками – одни из самых требовательных к комплектующим компьютера. Процессоры показывают прирост производительности в современных компьютерных играх по мере роста количества ядер и увеличения объема кэш-памяти (конечно если при этом, оперативная память и видеосистема удовлетворяют всем современным требованиям) . Взять хотя бы процессор AMD FX-8150 с 8 ядрами и 8 мегабайтами кэш-памяти третьего уровня. При тестировании он выдает лучший результат в компьютерных играх, чем практически одинаковый по цене Phenom II Х6 Black Thuban 1100T с 6 ядрами, но с 6 мегабайтами кэш-памяти третьего уровня. Как уже было подмечено выше, при тестировании офисных программ картина с производительностью прямо противоположная.

Если начать тестировать производительность в современных играх двух близких по цене процессоров марок FX-8150 и Core i5-2550К, то окажется, что последний демонстрирует лучшие результаты, несмотря на то, что у него меньше ядер, и он имеет меньшую тактовую частоту и даже объем кэш памяти у него меньше. Скорее всего, здесь, с точки зрения эффективности, основную роль сыграла более удачная архитектура самого ядра.

3. Растровая графика. Популярные графические приложения, такие как Adobe Photoshop, ACDSee и Image-Magick изначально созданы разработчиками с отличной многопоточной оптимизацией, это значит, что при постоянной работе с этими программами дополнительные ядра не будут лишними. Существует и большое количество программных пакетов, абсолютно не использующих многоядерность (Painishop или GIMP). Получается, нельзя однозначно утверждать, какой технический параметр у современных процессоров больше других влияет на увеличение скорости работы растровых редакторов . Разные программы, работающие с растровой графикой, требовательны к самым различным параметрам, таким как тактовая частота, количество ядер (особенно относится к реальной производительности одного ядра), и даже к объему кэш-памяти. Тем не менее, недорогой Core 13-2100 в тестах показывает намного большую производительность в такого рода приложениях, чем, например, тот же FX-6100, и это даже несмотря на то, что базовые характеристики у Intel немного проигрывают.

4. Векторная графика. В наше время процессоры очень странно проявляют себя, работая с такими популярными программными пакетами как CorelDraw и Illustrator. Общее количество ядер процессора практически никак не влияет на производительность приложений, это говорит об отсутствии у данного вида программного обеспечения многопоточной оптимизации. В теории для нормальной работы с векторными редакторами двухядерного процессора даже будет много, так как здесь на первый план выходит тактовая частота.

Примером может служить AMD Аб-3650, который с четырьмя ядрами, но с маленькой тактовой частотой не может соперничать в векторных редакторах с бюджетным двухядерным Pentium G860, у которого тактовая частота немного выше (при этом стоимость процессоров практически одинаковая).

5. Кодирование аудио. При работе с аудиоданными можно наблюдать абсолютно противоположные результаты. При кодировании звуковых файлов производительность растет по мере увеличения количества ядер процессора и по мере увеличения тактовой частоты. Вообще, для совершения операций такого плана вполне достаточно даже 512 мегабайт кэш-памяти, так как при обработке потоковых данных этот вид памяти практически не используется. Наглядным примером служит восьмиядерный процессор FX-8150, который при процессе конвертации аудиофайлов в разные форматы, показывает результат намного лучше, чем более дорогостоящий четырехъядерный Core 15-2500К, благодаря большему количеству ядер.

6. Кодирование видео. Архитектура ядра при в таких программных пакетах как Premier, Expression Encoder или Vegas Pro, играет большую роль. Здесь упор делается на быстрые ALU/FPU – это аппаратные вычислительные блоки ядра, ответственные за логические и арифметические операции при обработке данных. Ядра с разной архитектурой (даже если это разные линейки одного производителя) в зависимости от типа нагрузки, обеспечивают разный уровень производительности

Процессор Core i3-2120 на основе ядра Sandy Bridge от компании Intel, с меньшей тактовой частотой, меньшим объемом кэш-памяти и меньшим количеством ядер, выигрывает у процессора AMD FX-4100 построенного на ядре Zambezi, который стоит практически те же деньги. Такой необычный результат можно объяснить различиями в архитектуре ядра и лучшей оптимизацией под конкретные программные приложения.

7. Архивация. Если вы за своим компьютером часто занимаетесь архивированием и распаковкой объемных файлов в таких программах как WinRAR или 7-Zip, то обратите внимание на объем кэш-памяти своего процессора. В таких делах кэш-память имеет прямую пропорциональность: чем она больше, тем больше производительность компьютера при работе с архиваторами . Показателем служит, процессор AMD FX-6100 с установленными на борту 8 Мб кэш-памяти уровня 3. Он управляется с задачей архивирования намного быстрее, чем сопоставимые по цене процессоры Core i3-2120 с 3 мегабайтами кэш-памяти третьего уровня и Core 2 Quad Q8400 с 4 мегабайтами кэш памяти второго уровня.

8. Режим экстремальной многозадачности. Некоторые пользователи работают сразу с несколькими ресурсоемкими программными приложениями с параллельно активированными фоновыми операциями. Только подумайте, вы на своем компьютере распаковываете огромный RAR -архив, одновременно слушаете музыку, редактируете несколько документов и таблиц, при этом у вас запущен Skype и интернет-браузер с несколькими открытыми вкладками. При таком активном использовании компьютера очень важную роль играет возможность процессора выполнять несколько потоков операций параллельно. Получается, что первостепенное значение при таком использовании занимает количество ядер у процессора.

С многозадачностью справляются многоядерные процессоры AMD Phenom II Хб и FX-8xxx. Здесь стоит отметить, что AMD FX-8150 с восемью ядрами на борту, при одновременной работе нескольких приложений, имеет немного больший запас производительности, чем, к примеру, более дорогой процессор Core i5-2500K со всего четырьмя ядрами. Конечно, если требуется максимальная скорость, то лучше смотреть в сторону процессоров Core i7, которые способны легко обогнать FX-8150.

Вывод

В заключение можно сказать, что на общую производительность системы влияет огромное количество различных факторов. Конечно, хорошо иметь процессор с высокой тактовой частотой, большим количеством ядер и объемом кэш-памяти, плюс не плохо бы самую современную архитектуру, но все эти параметры имеют разное значение для разных типов задач.

Вывод напрашивается сам собой: если хотите с толком вложить деньги в обновление компьютера, то определите самые приоритетные задачи и представьте сценарии повседневного использования. Зная конкретные цели и задачи, вы сможете легко выбрать оптимальную модель, которая наилучшим образом подойдет именно под ваши потребности, работу и, самое главное, бюджет.

В этой статье будут детально рассмотрены последние поколения процессоров Intelна основе архитектуры «Кор». Эта компания занимает ведущее положение на рынке компьютерных систем, и большинство ПК на текущий момент собираются именно на ее полупроводниковых чипах.

Стратегия развития компании «Интел»

Все предыдущие поколения процессоров Intel были подчинены двухлетнему циклу. Подобная стратегия выпуска обновлений от данной компании получила название «Тик-Так». Первый этап, называемый «Тик», заключался в переводе ЦПУ на новый технологический процесс. Например, в плане архитектуры поколения «Санди Бридж» (2-е поколение) и «Иви Бридж» (3-е поколение) были практически идентичными. Но технология производства первых базировалась на нормах 32 нм, а вторых — 22 нм. То же самое можно сказать и про «ХасВелл» (4-е поколение, 22 нм) и «БроадВелл» (5-е поколение, 14 нм). В свою очередь, этап «Так» означает кардинальное изменение архитектуры полупроводниковых кристаллов и существенный прирост производительности. В качестве примера можно привести такие переходы:

1-е поколение Westmere и 2-е поколение «Санди Бридж». Технологический процесс в этом случае был идентичным — 32 нм, а вот изменения в плане архитектуры чипа существенные — северный мост материнской платы и встроенный графический ускоритель перенесены на ЦПУ.

3-е поколение «Иви Бридж» и 4-е поколение «ХасВелл». Оптимизировано энергопотребление компьютерной системы, повышены тактовые частоты чипов.

5-е поколение «БроадВелл» и 6-е поколение «СкайЛайк». Снова повышены частота, еще более улучшено энергопотребление и добавлены несколько новых инструкций, которые улучшают быстродействие.

Сегментация процессорных решений на базе архитектуры «Кор»

Центральные процессорные устройства компании «Интел» имеют следующее позиционирование:

Наиболее доступные решения — это чипы «Целерон». Они подходят для сборки офисных компьютеров, которые предназначены для решения наиболее простых задач.

На ступеньку выше расположились ЦПУ серии «Пентиум». В архитектурном плане они практически полностью идентичны младшим моделям «Целерон». Но вот увеличенный кэш 3-го уровня и более высокие частоты дают им определенное преимущество в плане производительности. Ниша этого ЦПУ — игровые ПК начального уровня.

Средний сегмент ЦПУ от «Интел» занимают решения на основе «Кор Ай3». Предыдущие два вида процессоров, как правило, имеют всего 2 вычислительных блока. То же самое можно сказать и про «Кор Ай3». Но вот у первых двух семейств чипов отсутствует поддержка технологии «ГиперТрейдинг», а у «Кор Ай3» - она есть. В результате на уровне софта 2 физических модуля преобразуются в 4 потока обработки программы. Это обеспечивает существенный прирост быстродействия. На базе таких продуктов уже можно собрать игровой ПК среднего уровня, или даже сервер начального уровня.

Нишу решений выше среднего уровня, но ниже премиум-сегмента заполняют чипы занимают решения на базе «Кор Ай5». Этот полупроводниковый кристалл может похвастаться наличием сразу 4 физических ядер. Именно этот архитектурный нюанс и обеспечивает преимущество в плане производительности над «Кор Ай3». Более свежие поколения процессоров Intel i5 имеют более высокие тактовые частоты и это позволяет постоянно получать прирост производительности.

Нишу премиум-сегмента занимают продукты на основе «Кор Ай7». Количество вычислительных блоков у них точно такое же, как и у «Кор Ай5». Но вот у них, точно также, как и у «Кор Ай3», есть поддержка технологии с кодовым названием «Гипер Трейдинг». Поэтому на программном уровне 4 ядра преобразуются в 8 обрабатываемых потоков. Именно этот нюанс и обеспечивает феноменальный уровень производительности, которым может похвастаться любой Цена у этих чипов соответствующая.

Процессорные разъемы

Поколения устанавливаются в разные типы сокетов. Поэтому установить первые чипы на этой архитектуре в материнскую плату для ЦПУ 6-го поколения не получится. Или, наоборот, чип с кодовым названием «СкайЛайк» физически не получится поставить в системную плату для 1-го или 2-го поколения процессоров. Первый процессорный разъем назывался «Сокет Н», или LGA 1156 (1156 - это количество контактов). Выпущен он был в 2009 году для первых ЦПУ, изготовленных по нормам допуска 45 нм (2008 год) и 32 нм (2009 год), на базе данной архитектуры. На сегодняшний день он устарел как морально, так и физически. В 2010 году на смену приходит LGA 1155, или «Сокет Н1». Материнские платы данной серии поддерживают чипы «Кор» 2-го и 3-го поколений. Кодовые названия у них, соответственно, «Санди Бридж» и «Иви Бридж». 2013 год ознаменовался выходом уже третьего сокета для чипов на основе архитектуры «Кор» - « LGA 1150», или «Сокет Н2». В этот процессорный разъем можно было установить ЦПУ уже 4-го и 5-го поколений. Ну а в сентябре 2015 года на смену LGA 1150 пришел последний актуальный сокет - LGA 1151.

Первое поколение чипов

Наиболее доступными процессорными продуктами этой платформы являлись «Целерон G1101»(2,27 ГГц), «Пентиум G6950» (2,8 ГГц) и «Пентиум G6990»(2,9 ГГц). Все они имели всего 2 ядра. Нишу решений среднего уровня занимали «Кор Ай3» с обозначением 5ХХ (2 ядра/4 логических потока обработки информации). На ступеньку выше находились «Кор Ай5» с маркировкой 6ХХ (у них параметры идентичные «Кор Ай3», но частоты выше) и 7ХХ с 4-мя реальными ядрами. Наиболее производительные компьютерные системы собирались на базе «Кор Ай7». Их модели имели обозначение 8ХХ. Наиболее скоростной чип в этом случае имел маркировку 875К. За счет разблокированного множителя можно было разогнать такой Цена же у него была соответствующая. Соответственно можно было получить внушительный прирост быстродействия. Кстати, наличие приставки «К» в обозначении модели ЦПУ означало то, что множитель разблокирован и эту модель можно разгонять. Ну а приставка «S» добавлялась в обозначении энергоэффективных чипов.

Плановое обновление архитектуры и «Санди Бридж»

На смену первому поколению чипов на основе архитектуры «Кор» в 2010 году пришли решения под кодовым названием «Санди Бридж». Ключевыми «фишками» их были перенос северного моста и встроенного графического ускорителя на кремниевый кристалл кремниевого процессора. Нишу наиболее бюджетных решений занимали «Целероны» серий G4XX и G5XX. В первом случае был урезан кэш 3-го уровня и присутствовало всего одно ядро. Вторая серия, в свою очередь, могла похвастаться наличием сразу двух вычислительных блоков. Еще на ступеньку выше расположились «Пентиумы» моделей G6XX и G8XX. В этом случае разница в производительности обеспечивалась более высокими частотами. Именно G8XX из-за этой важной характеристики выглядели предпочтительнее в глазах конечного пользователя. Линейка «Кор Ай3» была представлена моделями 21ХХ (именно цифра «2» и указывает на то, что чип относится ко второму поколению архитектуры «Кор»). У некоторых из них в конце добавлялся индекс «Т» - более энергоэффективные решения с уменьшенной производительностью.

В свою очередь решения «Кор Ай5» имели обозначения 23ХХ, 24ХХ и 25ХХ. Чем выше маркировка модели, тем более высокий уровень производительности ЦПУ. Индекс «Т» в конце - это наиболее энергоэффективное решение. Если добавлена в конце наименования буква «S» - промежуточный вариант по энергопотреблению между «Т» - версией чипа и штатным кристаллом. Индекс «Р» - в чипе отключен графический ускоритель. Ну и чипы с буквой «К» имели разблокированный множитель. Подобная маркировка актуальна также и для 3-го поколения этой архитектуры.

Появления нового более прогрессивного технологического процесса

В 2013 году свет увидело уже 3-е поколение ЦПУ на основе данной архитектуры. Ключевое его нововведение — это обновленный техпроцесс. В остальном же не было введено в них каких-либо существенных нововведений. Физически они были совместимы со предыдущим поколением ЦПУ и их можно было ставить в те же самые материнские платы. Структура обозначений у них осталась идентичной. «Целероны» имели обозначение G12XX, а «Пентиумы» - G22XX. Только в начале вместо «2» была уже «3», которая и указывала на принадлежность к 3-му поколению. Линейка «Кор Ай3» имела индексы 32ХХ. Более продвинутые «Кор Ай5» обозначались 33ХХ, 34ХХ и 35ХХ. Ну флагманские решения «Кор Ай7» имели маркировку 37ХХ.

Четвертая ревизия архитектуры «Кор»

Следующим этапом стало 4 поколение процессоров Intel на основе архитектуры «Кор». Маркировка в этом случае была такая:

ЦПУ экономкласса «Целероны» обозначались G18XX.

«Пентиумы» же имели индексы G32XX и G34XX.

За «Кор Ай3» были закреплены такие обозначения - 41ХХ и 43ХХ.

«Кор Ай5» можно было узнать по аббревиатуре 44ХХ, 45ХХ и 46ХХ.

Ну и для обозначения «Кор Ай7» были выделены 47ХХ.

Пятое поколения чипов

на базе данной архитектуры в основном было ориентировано на использование в мобильных устройствах. Для десктопных же ПК были выпущены лишь чипы линеек «Ай 5» и «Ай 7». Причем лишь весьма ограниченное количество моделей. Первые из них обозначались 56ХХ, а вторые — 57ХХ.

Наиболее свежие и перспективные решения

6 поколение процессоров Intel дебютировало в начале осени 2015 года. Это наиболее актуальная процессорная архитектура на текущий момент. Чипы начального уровня обозначаются в этом случае G39XX («Целерон»), G44XX и G45XX (так маркируются «Пентиумы»). Процессоры «Кор Ай3» имеют обозначение 61ХХ и 63ХХ. В свою очередь, «Кор Ай5» - это 64ХХ, 65ХХ и 66ХХ. Ну на обозначение флагманских решений выделено лишь маркировка 67ХХ. Новое поколение процессоров Intelпребываетлишь только в начале своего жизненного цикла и такие чипы будут актуальными еще достаточно длительное время.

Особенности разгона

Практически все чипы на основе данной архитектуры имеют заблокированный множитель. Поэтому разгон в этом случае возможен лишь за счет увеличения частоты В последнем, 6-м поколении, даже эту возможность увеличения быстродействия должны будут отключить в БИОСе производители материнских плат. Исключением в этом плане являются процессоры серий «Кор Ай5» и «Кор Ай7» с индексом «К». У них множитель разблокирован и это позволяет существенно увеличивать производительность компьютерных систем на баз таких полупроводниковых продуктов.

Мнение владельцев

Все перечисленные в этом материале поколения процессоров Intel имеют высокую степень энергоэффективность и феноменальный уровень быстродействия. Единственный их недостаток — это высокая стоимость. Но причина здесь кроется в том, что прямой конкурент «Интела» в лице компании «АМД», не может противопоставить ей более или менее стоящие решения. Поэтому «Интел» уже исходя из своих собственных соображений и устанавливает ценник на свою продукцию.

Итоги

В этой статье были детально рассмотрены поколения процессоров Intel лишь для настольных ПК. Даже этого перечня достаточно для того, чтобы потеряться в обозначениях и наименованиях. Кроме этого, есть также варианты для компьютерных энтузиастов (платформа 2011) и различные мобильные сокеты. Все это сделано лишь для того, чтобы конечный пользователь мог выбрать наиболее оптимальный для решения своих задач. Ну а наиболее актуальным сейчас из рассмотренных вариантов являются чипы 6-го поколения. Именно на них и нужно обращать внимание при покупке или сборке нового ПК.
