Arduino ввод данных с ик пульта. Arduino Uno

В сегодняшней статье будет рассматриваться подключение ИК приемника TSOP34836 к плате Aduino UNO. Для этих целей можно применить любой имеющийся у вас приемник, совместимый с вашим пультом по частоте. Назначение выводов показано на рисунке.

1. Vout – выход приемника.
2. GND – «земля», общий провод.
3. Vcc – питание.

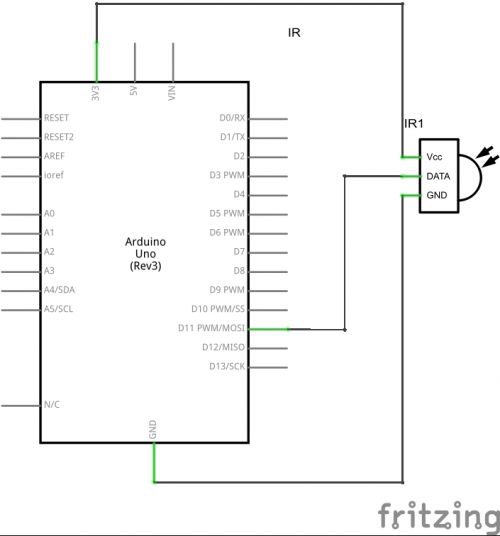

Передача данных от ИК пульта к приемнику осуществляется по протоколу RC5, представляющий из себя последовательность импульсов. Подключение осуществляется по следующей схеме.

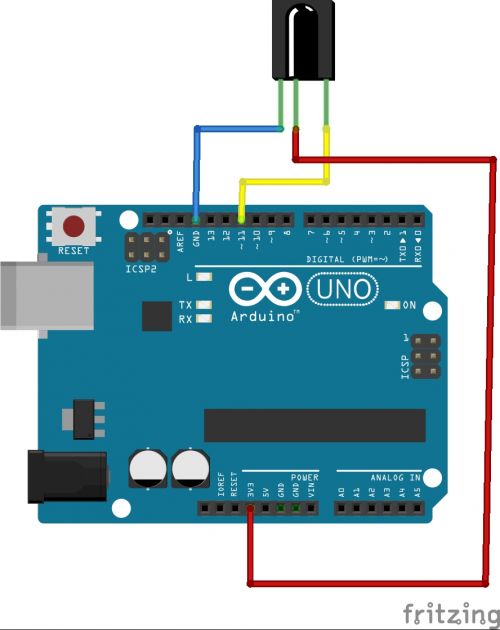

А собрав, получаем примерно следующее:

Для обработки данных, передаваемых пультом, используем библиотеку IRremote, данная библиотека прикреплена к статье. Вставляем следующий код:

#include "IRremote.h" IRrecv irrecv(11); // Указываем пин, к которому подключен приемник decode_results results; void setup() { Serial.begin(9600); // Выставляем скорость COM порта irrecv.enableIRIn(); // Запускаем прием } void loop() { if (irrecv.decode(&results)) // Если данные пришли { Serial.println(results.value, HEX); // Отправляем полученную данную в консоль irrecv.resume(); // Принимаем следующую команду } }

Теперь в консоле COM - порта можно наблюдать код нажимаемой клавиши в HEX.

Вот и все, теперь можно использовать эту схему в ваших устройствах. Ниже приведен пример одного из практических применений ИК - приемника.

В качестве демонстрации будет показано, как с помощью ИК-пульта управлять сервомашинкой.

Схема устройства:

Вот так оно должно выглядеть:

Для работы устройства используем следующий код:

#include "Servo.h" #include "IRremote.h" IRrecv irrecv(11); decode_results results; Servo servoMain; int servPoz = 90; //Начальное положение сервы int lastPoz = 0; void setup() { irrecv.enableIRIn(); servoMain.attach(10); // Servo присоединен к 10 выводу servoMain.write(servPoz); } void loop() { if (irrecv.decode(&results)) { int res = results.value; Serial.println(res, HEX); if(res==0xFFFF906F)// Если нажата кнопка "+" { lastPoz=res; servPoz++; servoMain.write(servPoz); } else if(res==0xFFFFA857)// Если нажата кнопка "-" { servPoz--; lastPoz=res; servoMain.write(servPoz); } else if(res==0xFFFFFFFF)// Если кнопку удерживают { if(lastPoz==0xFFFF906F) servPoz++;// Удерживают "+" if(lastPoz==0xFFFFA857) servPoz--;// Удерживают "-" servoMain.write(servPoz); } irrecv.resume(); delay(100); } }

Пульт используется какой-то китайский, при нажатии "+" серва вращается в одну сторону, при нажатии "-", в другую.

Недавно мне понадобилось управлять пультом от телевизора маленький проект на arduino . Суть заключалась в том, чтобы управлять кондиционером через саму arduino с датчиком температуры. К моему кондиционеру идёт достаточно удобный пульт, но нам ведь необходимо автоматизировать включение, выставление температуры и выключение. В результате долгих поисков смог найти для себя решение. О нём подробно под катом.

Как это работает

Подключаем IR приёмник , направляем пульт ДУ на приёмник, записываем сигнал и выводим его на Serial . (т.к. это первая часть статьи мы не рассматриваем отправку сигнала. Речь об отправке пойдёт как раз во второй части).

Что нам понадобится

• Arduino (или аналоги, я использую Tosduino - подешевле раза в 2, полная совместимость с обычным arduino)
• Светодиод (LED )
• Резистор на 220 kOm
• IR приёмник из серии

Подключение

IR Receiver (Приёмник)

Светодиод LED

IR технология

Самый дешевый способ для удаленного управления устройством в видимой доступности с помощью инфракрасного излучения. Почти всей аудио и видео техникой можно управлять таким образом. Благодаря широкому распространению необходимые компоненты довольно дешевы, что делает эту технологию идеальной для нас, любителей использовать ИК-пульта для наших собственных проектов.

Инфракрасное излучение на самом деле нормальный свет с определенным цветом. Мы, люди, не можем видеть этот цвет, потому что его длина волны 950 нм, что ниже видимого спектра. Это одна из причин, почему ИК выбран для нужд телемеханики, мы хотим использовать его, но мы не заинтересованы его видеть. Хотя мы не можем видеть инфракрасный свет, излучаемый от пульта дистанционного управления, но это не означает, что мы не можем сделать его видимым.

Видеокамера или цифровой фотоаппарат «видит» инфракрасный свет, как вы можете видеть на видео ниже. Даже самые дешевые сотовые телефоны имеют встроенные камеры. Просто наведите пульт на такую??камеру, нажмите любую кнопку, и вы увидите светодиодные мерцания.

Серия миниатюрных приемников для инфракрасных систем дистанционного управления. PIN диод и предусилитель собраны на выводной рамке, и выполнен в виде ИК-фильтра . Демодулированный выходной сигнал может быть непосредственно декодирован с помощью микропроцессора. - это стандартный приемник, поддерживает все основные коды передачи.

IRremote.h

Скачать библиотеку IRremote можно с моего репозитория на Github.com

Для установки данной библиотеки скопируйте содержимое архива в: arduino-1.x/libraries/IRremote Где arduino-1.x - это папка куда установлена Arduino IDE После чего должен быть доступен файл arduino-1.x/libraries/IRremote/IRremote.cpp и IRremote.h

Пример №1 - получаем код кнопки пульта ДУ

Данный скетч прочитает код нажатой на пульте кнопки и отправит информацию об этой кнопке в Serial порт для того чтобы мы могли потом этим кодом воспользоваться.

#include int RECEIVE_PIN = 2; IRrecv irrecv(RECEIVE_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); // Start the receiver } void loop() { if (irrecv.decode(&results)) { Serial.print("0x"); Serial.println(results.value, HEX); delay(50); irrecv.resume();// Receive the next value } }

Я буду использовать эти коды кнопок во всех следующих примерах:

Пример №2 - присваиваем имя для кнопки ПДУ

Отправим названия кнопок в Serial порт. (предварительно мы должны поймать коды этих кнопок и привязать им названия, смотрите в код, думаю там всё понятно будет).

#include int RECEIVE_PIN = 2; IRrecv irrecv(RECEIVE_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); } void loop() { if (irrecv.decode(&results)) { switch (results.value) { case 0x77E1A0CB: Serial.println("Center"); break; case 0x77E160CB: Serial.println("Right"); break; case 0x77E190CB: Serial.println("Left"); break; case 0x77E150CB: Serial.println("Up"); break; case 0x77E130CB: Serial.println("Down"); break; } irrecv.resume(); } }

Пример №3 - включаем LED по кнопке ПДУ

Теперь научим нашу Arduino включать светодиод (LED) на PIN 11 через кнопку на пульте

#include int LED = 11; int state = 0; // 0 = LED off while 1 = LED on int RECEIVE_PIN = 2; IRrecv irrecv(RECEIVE_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); pinMode(LED, OUTPUT); } void loop() { if ((irrecv.decode(&results)) && (results.value==0x77E1A0CB)) { if (state == 0) { state = 1; digitalWrite(LED, HIGH); Serial.println("Center - HIGH"); } else { state = 0; digitalWrite(LED, LOW); Serial.println("Center - LOW"); } delay(50); irrecv.resume(); } }

Пример №4 - ШИМ с ПДУ

Теперь давайте будем управлять яркостью нашего светодиода (так как он подключен к 11 порту, который имеет ШИМ то проблем не должно возникнуть). Для управления яркостью будут использоваться кнопки вверх и вниз на пульте ДУ.

#include int RECEIVE_PIN = 2; int brightness = 0; int LED = 11; IRrecv irrecv(RECEIVE_PIN); decode_results results; void setup() { Serial.begin(9600); irrecv.enableIRIn(); } void loop() { if (irrecv.decode(&results)) { switch (results.value) { case 0x77E150CB: if(brightness < 255) { brightness+=15; Serial.println(brightness); } break; case 0x77E130CB: if(brightness > 0) { brightness-=15; Serial.println(brightness); } break; } analogWrite(LED, brightness); irrecv.resume(); } }

Ну вот как то так. Во второй части статьи пойдёт речь о том, как полученный сигнал нам отправить на нашу технику. В моём случае это был кондиционер. Так же во второй части будет видео, которое покажет сборку под ключ, от начала и до конца + пример работы.
